Реферат

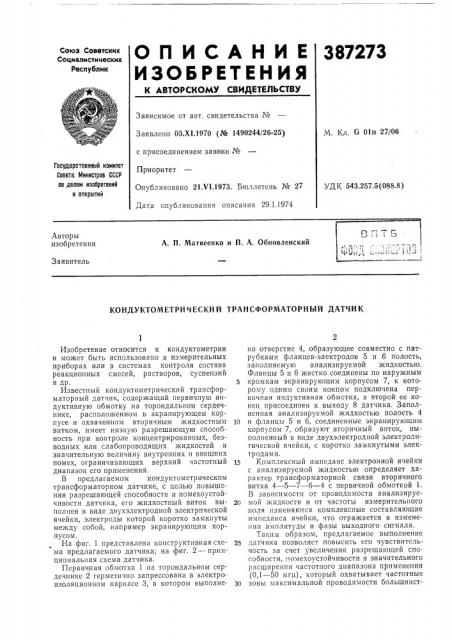

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

387273

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. G 01п 27/06

Заявлено 03.Х1.1970 (№ 1490244/26-25) с присоединением зая в ки №

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий

Приор итет

Опубликовано 21 VI.1973. Бюллетень № 27

Дата опубликования описания 29.1.1974

УДК 543.257.5(088.8) 1

Авторы изобретения

А. П. Матвеенко и П. А. Обновленский

Заявитель

КОНДУКТОМЕТРИ Ч ЕСКИ Й ТРАНСФОРМАТОРНЫЙ ДАТЧИ К

Изобретение относится к кондуктометрии и может быть использовано в измерительных приборах или в системах контроля состава реакционных смесей, растворов, суспензий и др.

Известный кондуктометрический трансформаторный датчик, содержащий первичную индуктивную обмотку на тороидальном сердечнике, расположенном в экранирующем корпусе и охваченном вторичным жидкостным витком, имеет низкую разрешающую способность при контроле концентрированных, безводных или слабопроводящих жидкостей и значительную величину внутренних и внешних помех, ограничивающих верхний частотный диапазон его применения.

В предлагаемом кондуктометрическом трансформаторном датчике, с целью повышения разрешающей способности и помехоустойчивости датчика, его жидкостный виток выполнен в виде двухэлектродной электрической ячейки, электроды которой коротко замкнуты между собой, например экранирующим корпусом.

На фиг. 1 представлена конструктивная схема предлагаемого датчика; на фиг. 2 — принципиальная схема датчика.

Первичная обмотка 1 на тороидальном сердечнике 2 герметично запрессована в электроизоляционном каркасе 3, в котором выполнено отверстие 4, образующее совместно с патрубками фланцев-электродов 5 и 6 полость, заполняемую анализируемой жидкостью.

Фланцы 5 и 6 жестко соединены по наружным кромкам экранирующим корпусом 7, к которому одним своим концом подключена первичная индуктивная обмотка, а второй ее конец присоединен к выходу 8 датчика. Заполненная анализируемой жидкостью полость 4

10 и фланцы 5 и 6, соединенные экранирующим корпусом 7, образуют вторичный виток, выполненный в виде двухэлектродной электролптической ячейки, с коротко замкнутыми электродами.

1б Комплексный импеданс электронной ячейки с анализируемой жидкостью определяет характер трансформаторной связи вторичного витка 4 — 5 — 7 — 6 — 4 с первичной обмоткой 1.

В зависимости от проводимости анализируе20 мой жидкости и от частоты измерительного поля изменяются комплексные составляющие импеданса ячейки, ITQ отражается в изменении амплитуды и фазы выходного сигнала.

Таким образом, предлагаемое выполнение

25 датчика позволяет повысить его чувствительность за счет увеличения разрешающей способности, помехоустойчивости и значительного расширения частотного диапазона применения (0,1 — 50 мгц), который охватывает частотные

30 зоны максимальной проводимости большинст387273

Предмет изобретения

С оста в и тель Н. Ал им она

Техред А. Куклина

Редактор А. Батыгии

Корректор О. Тюрина

Изд. № )g Тираж 755 Подписное

ЦНИИПИ Государственного комитета "îâåòà Министров СССР по,делам, изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Заказ 44!2

Ти|пография, нр. Сапунова, 2 ва известных концентрированных и безводных электролитических жидкостей.

Кондуктометрический трансформаторный датчик, содержащий первичную обмотку на тороидальном сердечнике, расположенном в экранпрующем корпусе, и вторичный жидкостный виток, отличающийся тем, что, с целью повышения разрешающей способности и помехоустойчивости датчика, его вторичный

5 виток выполнен в виде двухтормозной электролитической ячейки, электроды которой коротко замкнуты между собой, например экранирующим корпусом.
