Реферат

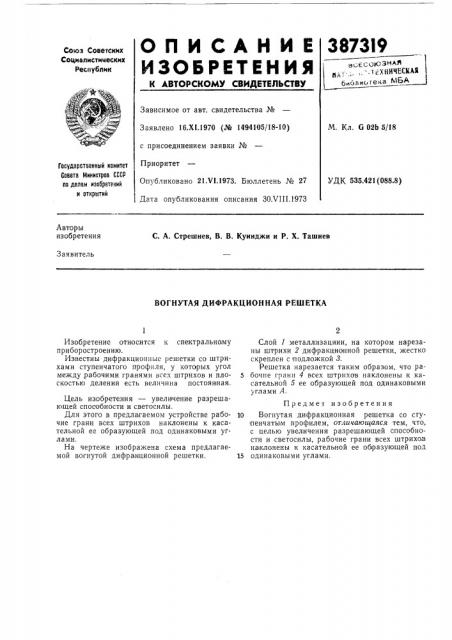

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3873l9

Союз Советских

Социйлистических

Республик нс ф,) ЗНАЛ т )(11ИЧЕС библиотека 1 À

Зависимое от авт. свидетельства №

Заявлено 16.XI.1970 (Xo 1494105/18-10) с присоединением заявки №

Приоритет

Опубликовано 21.V1.1973. Бюллетень № 27

М. Кл. б 02b 5/18

Государственный комитет

Соввта Ииниотров СССР оо девам изооретений и открытий

УДК 535.421(088.8) Дата опубликования описания ЗОХ111,1973

Авторы изобретения

С. А. Стрешнев, В. В. Куинджи и P. Х. Ташнев

Заявитель

ВОГНУТАЯ ДИФРАКЦИОННАЯ РЕШЕТКА

Изобретение относится к спектральному приборостроению.

Известны дифракционныс решетки со штрихами ступенчатого профиля, у которых угол между, рабочими гранями всех штрихов и плоскостью деления есть величина постоянная.

Цель изобретения — увеличение разрешак1щей способности и светосилы, Для этого в предлагаемом устройстве рабочие грани всех штрихов наклонены к касательной ее образующей под одинаковыми углами.

На чертеже изображена схема предлагаемой вогнутой дифраиционной решетки.

Слой 1 металлизациии, на котором на резаны штрихи 2 дифракционной решетки, жестко скреплен с подложкой 8.

Решетка нарезается таким образом, что ра5 бочпе грани 4 всех штрихов наклонены к касательной 5 ее образующей под одинаковыми углами А.

Предмет изобретения

10 Вогнутая дифракционная решетка со ступенчатьвм профилем, отличающаяся тем, что, с целью увеличения разрешающей способности и светосилы, рабочие грани всех штрихов наклонены к касательной ее образующей под

15 одинаковыми углами.
