Реферат

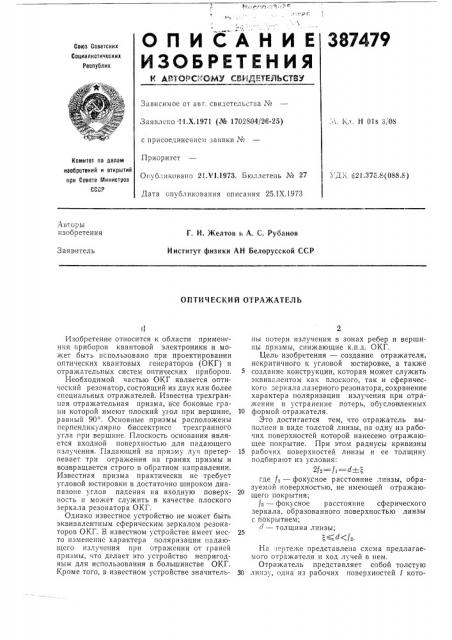

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Y. АИ ОРС .""ОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №,Заявлено 11.Х.1971 (№ 17 02804/2iB-25) : ;. K,.I. И 01s 3) 08 с присоединением заявки №

Приоритет

От бликовапо 21Л 1.1973. Бюллетень ¹ 27

Номитет по делам иаобротений и открытии при Совете Министров

СССР

УД ; 621.375.: (088 8) Дата опубликования описания 25.1Х.1973

Авторы изобретения

Г. И. Желтов ь А,. С. Рубаков

Институт физики АН Белорусской ССР

Заявитель

ОИТИЧЕСКИЙ ОТРАЖАТЕЛЬ

il

Изобретение относится к области применения приборов квантовой электроники и может быть использовано при проектировании оптических квантовых генераторов (ОКГ) и отражательных систем оптических приборов.

Необходимой частью ОКГ является оптический резонатор, состоящий из двух или более специальных отражателей. Известна трехгранная отражательная призма, все боковые грани которой имеют плоский угол при вершине, равный 90 . Основные призмы расположены герпендикулярно биссектрисе трехгранного угла при вершине. Плоскость основания является входной поверхностью для падающего излучения. Падающий на призму луч претерпевает три отражения на гранях призмы и возвращается строго в обратном направлении.

Известная призма практически не требует утловой юстировки в достаточно широком диапазоне углов падения на входную поверхность и может служить в качестве плоского зеркала резонатора ОКГ.

Однако известное устройство не может быть эквивалентным сферическим зеркалом резонаторов ОКГ. Б известном устройстве имеет место изменение характера поляризации падающего излучения при отражении от граней призмы, что делает это устройство непригодным для использования в большинстве ОКГ.

Кроме того, в известном устройстве значительпы потери излучения в зонах ребер и вершины призмы, снижающие к.п.д. ОКГ.

Цель изобретения — создание отражателя, некритичного к угловой юстировке, а также

5 создание конструкции, которая может служить эквив".ëåíòoì как плоского, так и сферического зеркала лазерного резонатора, сохранение характера поляризации излучения при отражении и устранение потерь, обусловленных

10 формой отражателя.

Это достигается тем, что отражатель выполнен в виде толстой линзы, на одну из рабочих поверхностей которой нанесено отражающее покрытие. При этом радиусы кривизны

15 рабочих поверхностей линзы и ее толщину подбирают из условия:

2fс= fI = и+-у где f< — фокусное расстояние линзы, образуемой поверхностью, не имеющей отражающего покрытия;

fe — фокусное расстояние сферического зеркала, образованного поверхностью линзы с покрытием;

25 1 — толщина линзы; (((j(f

На чертеже представлена схема предлагаемого отражателя и ход лучей в нем.

Отражатель представляет собой толстую

30 линзу, одна из рабочих поверхностей 1 кото387479 .

2/2 — — f < —— д11- Е, Составитель А. Запольский

Текред А. Камышиикова

Корректор E. Хмелева

Редактор А. Батыгпи

Заказ 2638/13 Изд. № 726 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 рой является входной для падающего излучения, а на другую нанесено отражающее покрытие 2. Фокусное расстояние линзы, образуемой поверхностью 1, и фокусное расстояние зеркала 2 должны удовлетворять соотношению f> — — 2f>. Толщину линзы d подбирают из соотношения с/+- =f>. При (0 отра>катель является эквивалентом выпуклого сферического зеркала, при E) 0 — вогнутого и при =-0 — плоского. При выполнении этих соотношений и условия 5(f в диапазоне углов (3) 1-3+4 отраженный луч 4 возвращается в направлении, параллельном лучу

5 падающему.

Вследствие указанных конструктивных особенностей, предлагаемое устройство является некритичным к юстировке и обладает гораздо меньшими потерями, чем уголковые отражатели.

Предмет изобретения

1. Оптический отражатель, некритичный к углу падения излучения, отличающийся тем, что, с целью уменьшения потерь излучения, обусловленных формой отражателя, последний выполнен в виде толстой линзы, на одну из рабочих поверхностей которой нанесено от5 ражающее покрытие.

2. Отражатель по п, 1, отличающийся тем, что радиусы кривизны рабочих поверхностей толстой линзы и ее толщина выбраны из усло10 вия: где f> — фокусное расстояние линзы, обра15 зованной рабочей поверхностью без покрытия;

f — фокусное расстояние сферического зеркала, образованного поверхностью линзы с покрытием;

d — толщина линзы; величина пе превьш1ает /,.
