Реферат



с сокэзи я .Ъ

< ъ т Я„1 .>1

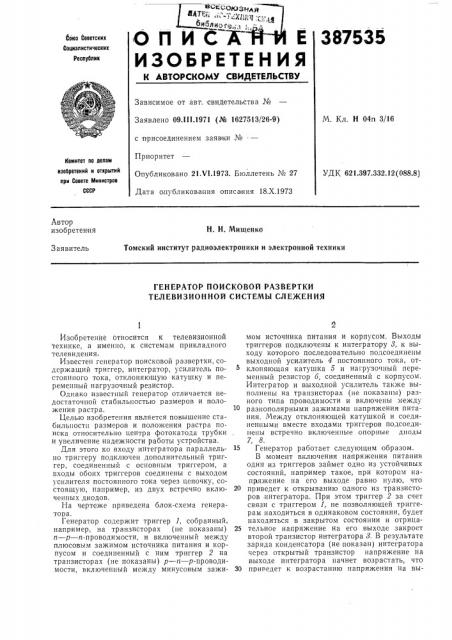

ОП ИСХ Е

ИЗОБРЕТЕНИЯ

387535

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 09111.1971 (№ 1627513/26-9) с присоединением заявки № -—

Приоритет

Опубликовано 21 VI.1973. Бюллетень № 27

Дата опубликования описания 18.Х.1973

М. Кл. H 04n 3/16

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.397.332.12 (088.8) Автор изобретения

Н. И. Мищенко

Томский институт радиоэлектроники и электронной техники

Заявитель

ГEHEPATOP ПОИСКОВОЙ РАЗВЕРТКИ

ТЕЛЕВИЗИОННОЙ СИСТЕМЫ СЛЕЖЕНИЯ

Изооретение относится к телевизионной технике, а именно, к системам прикладного телевидения.

Известен генератор поисковой развертки, содержащий триггер, интегратор, усилитель постоянного тока, отклоняющую катушку и переменный нагрузочный резистор.

Однако известный генератор отличается недостаточной стабильностью размеров и положения растра.

Целью изобретения является повышение стабильности размеров и поло>кения растра поиска относительно центра фотокатода трубки и увеличение надежности работы устройства.

Для этого ко входу интегратора параллельно триггеру подключен дополнительный триггер, соединенный с основным триггером, а входы обоих триггеров соединены с выходом усилителя постоянного тока через цепочку, состоящую, например, из двух встречно включенных диодов.

На черте>ке приведена блок-схема генератора.

Генератор содержит триггер 1, собранный, например, на транзисторах (не показаны)

n — р — n-проводимости, и включенный между плюсовым зажимом источника питания и корпусом и соединенный с ним триггер 2 на транзисторах (не показаны) р — и — р-проводимости, включенный между минусовым зажимом источника питания и корпусом. Выходы триггеров подключены к интегратору >, к выходу которого последовательно подсоединены выходной усилитель 4 постоянного тока, отклоняющая катушка б и нагрузочный переменный резистор 6, соединенный с корпусом.

Интегратор и выходной усилитель также выполнены на транзисторах (не показаны) разного типа проводимости и включены между разнополярными зажимами напряжения питания. Между отклоняющей катушкой и соединенными вместе входами триггеров подсоединены встречно включенные опорные диоды

7, 8.

15 Генератор работает следующим образом.

В момент включения напряжения питания один из триггеров займет одно из устойчивых состояний, например такое, при котором напря>кение на его выходе равно нулю, что

2о приведет к открыванию одного из транзисторов интегратора. При этом триггер 2 за счет связи с триггером 1, не позволяющей триггерам находиться в одинаковом состоянии, будет находиться в закрытом состоянии и отрица25 тельное напряжение на его выходе закроет второй транзистор интегратора 8. В результате заряда конденсатора (не показан) интегратора через открытый транзистор напряжение на выходе интегратора начнет возрастать, что

30 приведет к возрастанию напряжения на вы387535

50 ходе усилителя 4 постоянного тока, на отклоняющей катушке 5 с нагрузочным резистором б и на опорных диодах 7, 8. Возрастание напряжения (приводящее к увеличению тока в отклоняющей катушке и смещению в одну сторону луча по фотокатоду трубки) будет происходить до тех пор, пока нс пробьется опорный диод 8 (при этом диод 7 окажется включенным в прямом напраглении) . Положительное напряжение, полученное на выходе опорных диодов (в результате пробоя), поступит непосредственно на входы триггеров и перебросит их в другое устойчивое состояние, при котором на выходе триггера 1 появится положительное напряжение; оно закроет один транзистор интегратора, а па выходе триггера 2 — нулевое напряжение, которое откроет второй, ранее закрытый транзистор интегратора. Конденсатор интегратора начнет разряжаться через второй открытый транзистор, что приведет к уменьшению напряжения па выходе интегратора, на выходе усилителя 4 постоянного тока, на отклоняющей катушке 5 с резистором б и на опорных диодах 7, 8, к уменьшению тока в отклоняющей катушке 5 и изменению направления движения луча трубки. Апертура луча будет двигаться по фотокатоду (не показан) трубки до тех пор, пока отрицательное напряжение не достигнет напряжения пробоя опорного диода 7. После пробоя диода 7 (диод 8 при этом будет смещен в прямом направлении), полученное на его выходе отрицательное напряжение перебросит триггеры в исходное состояние, при котором напряжение вновь окажется нулевым на выходе триггера 1 и отрицательным яа выходе триггера 2, что,приведет к возрастанию напряжения, изменению направления движения луча и .повторению всего описанного ранее цикла работы.

Таким образом, предложенный генератор поисковой развертки работает в автоколебательном режиме за счет обратной связи, подаваемой с отклоняющей катушки на вход триггеров в момент пробоя опорных диодов.

Количество и тип опорных диодов определяют величину выходного напряжения координаты, снимаемого с нагрузочного резистора, а ток отклонения и размеры растра определяются, кроме того, величиной сопротивления резистора. Разнополярный выходной ток в строчных отклоняющих катушках имеет треугольную форму (причем рабочими являются и прямой и обратный ход), а полученное та5

35 ким же путем и поданное на кадровые отклоняющие катушки пилообразное напряжение имеет прямой ход больше обратного за счет разницы в токах заряда и разряда интегратора.

В предложенном устройстве выходное напряжение, ток отклонения, размеры и положение растра определяются только напряжением пробоя опорных диодов 7, 8, подключенных параллельно отклоняющей катушке 5 и резистору б, А так как напряжения пробоя опорных диодов отличаются повышенной стабильностью, то величина тока отклонения и размеры растра в одну и другую сторону от нуля, положение самого нуля, границы растра поиска, его центр на фотокатоде оказываются в одних и тех же точках и не зависят от изменения частоты развертки; тока заряда-разряда интегратора, коэффициента усиления выходного усилителя постоянного тока, а значит, и от изменения температуры, напряжения питания, смены транзисторов и от других параметров схемы.

В предложенном устройстве исключен и сбой запуска триггеров, так как он производится по постоянному току, т. е. после пробоя опорных диодов положительное или отрицательное напряжения с выхода усилителя постоянного тока поступают (относительно нуля) непосредственно на вход триггеров, продолжают возрастать до тех пор, пока они, наконец, не опрокинутся, что исключит случайный пропуск импульса запуска и повысит надежность работы устройства.

Предмет изобретения

Генератор поисковой развертки телевизионной системы слежения, содержащий последовательно соединенные триггер, интегратор, усилитель постоянного тока, отклоняющую катушку и переменный нагрузочный резистор, соединенный на «землю» отличающийся тем, что, с целью повышения стабильности размеров и положения растра поиска относительно центра фотокатода трубки и увеличения надежности работы устройства, ко входу интегратора параллельно указанному триггеру подключен дополнительный триггер, соединенный с основным триггером, а входы обоих триггеров соединены с выходом усилителя постоянного тока через цепочку, состоящую, например, из двух встречно включенных опорных диодов.
