Прореживатель всходов растений
Иллюстрации
Реферат
1 6 { ÿю эю 3 h йатеитйо- r-с хниче0хатт бл тек. A&

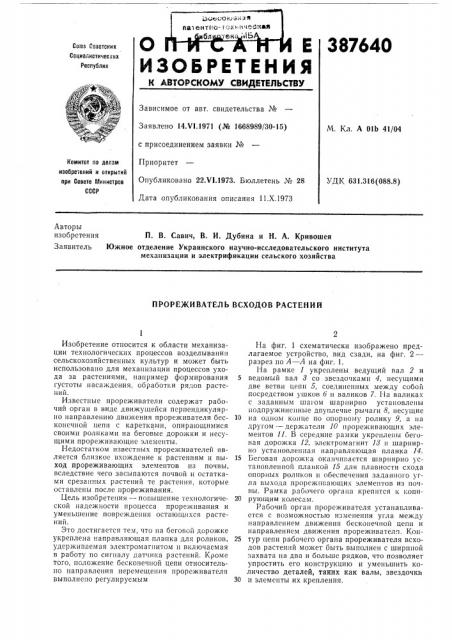

387640
Со оз Соаетскнх
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 14.VI.1971 (№ 1668989/30-15) с присоединением заявки №
Приоритет
Опубликовано 22.VI 1973. Бюллетень № 28
Дата опубликования описания 11.Х.1973
М. Кл. А 01Ь 41/04
Комитет по дедам изобретений н открытий при Совете втнннстров
СССР
УДК 631.316(088.8) Авторы изобретения П. В. Савич, В. И. Дубина и Н. А. Кривошея
Заявитель Южное отделение Украинского научно-исследовательского института механизации и электрификации сельского хозяйства
ПРОРЕ)КИВАТЕЛЬ ВСХОДОВ РАСТЕНИЙ
Изобретение относится к области механизации технологических процессов возделывания сельскохозяйственных культур и может быть использовано для механизации процессов ухода за растениями, например формирования густоты насаждения, обработки рядов растен,ий.
Известные прореживатели содержат рабочий орган в виде движущейся перпендикулярно направлению движения прореживателя бесконечной цепи с каретками, опирающимися своими роликами на беговые дорожки и несущими прореживающие элементы.
Недостатком известных прореживателей является близкое вхождение к растениям и выход прореживающих элементов из почвы, вследствие чего засыпаются почвой и остатками срезанных растений те растения, которые оставлены после прореживания.
Цель изобретения — повышение технологической надежности процесса прореживания и уменьшение повреждения остающихся растений.
Это достигается тем, что па беговой дорожке укреплена направляющая планка для роликов, удерживаемая электромагнитом н включаемая в работу по сигналу датчика растений. Кроме того, положение бесконечной цепи относительно направления перемещения прорсживателя выполнено регулируемым
На фиг. 1 схематически изображено предлагаемое устройство, вид сзади, на фиг. 2— разрез по А — А на фиг. 1.
На рамке 1 укреплены ведущий вал 2 и
5 ведомый вал 8 со звездочками 4, несущими две ветв,и цепи 5, соединенных между собой посредством ушков б и валиков 7. На валиках с заданным шагом шарнирно установлены подпружиненные двуплечпе рычаги 8, несущие
10 на одном конце по опорному ролику 9, а на другом — держатели 10 прореживающих элементов 11. В середине рамки укреплены беговая дорожка 12, электромагнит 18 и шарнирно установленная направляющая планка 14.
15 Беговая дорожка оканчивается шарнирно установленной планкой 15 для плавности схода опорных роликов н обеспечения заданного угла выхода прорежнвающих элементов из почвы. Рамка рабочего органа крепится к копн20 рующим колесам.
Рабочий орган прореживателя устанавливается с возможностью изменения угла между направлением движения бесконечной цепи и направлением движения прореживателп. Кон25 тур цепи рабочего органа прореживателя всходов растенлй может быть выполнен с шириной захвата на два и больше рядков, что позволяет упростить его конструкцию и уменьшить количество деталей, таких как валы, звездочки
30 и элементы их крепления.
387640
Предмет изобретения
Фиг 1
Фиг Я
Составитель А. Свирщевский
Редактор Л. Ксенофонтова Техред Е. Борисова
Корректор В. Жолудева
Заказ 2721/3 Изд. № 1716 Тираж 523 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, >К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
От приводного механизма цепь получает движение с заданной скоростью. Опорные ролики в холостом положении прижаты пружинами к валикам. При этом прореживающие элементы удерживаются в поднятом состоянии.
При поступлении сигнала от датчика растений срабатывает электромагнит и переводит планку 14 в крайнее положение против часовой стрелки. При подходе к этой планке опорный ролик набегает на нее и переходит на беговую дорожку, переводя и удерживая при этом двуплечий рычаг и прореживающие элементы в рабочем положении. Во время движения опорного ролика по опорной дорожке прореживающие элементы по заданной длине выреза вдоль рядка удаляют излишние растения, сорняки и производят рыхление почвы.
Пройдя беговую дорожку и планку 15, опорный ролик под усилием пружины снова прижимается к валику и переводит двуплечий рычаг и прореживающие элементы в холостое положение. После того, как при движении
4 прореживателя датчик растений пройдет зону выреза и обнаружит следующие . растения, цикл повторяется.
1. Проре>киватель всходов растений, содержащий рабочий орган в виде движущейся перпендикулярно направлению движения проре10 живателя бесконечной цепи с каретками, опирающимися своими роликами на беговые дорожки и несущими проре>кивающие элементы, отличающийся тем, что, с целью повышения технологической надежности процесса проре15 живания и уменьшения повреждения остающихся растений, на беговой дорожке укреплена направляющая планка для роликов, удерживаемая электромагнитом и включаемая в работу по сигналу датчика растений.
20 2. Прореживатель по п. 1, отличающийся тем, что расположение бесконечной цепи относительно направления перемещения прореживателя выполнено регулируемым.
