Устройство для зажима детали к электрохимическому станку

Устройство для зажима детали к электрохимическому станку

Иллюстрации

Показать все

Реферат



тттттэлиоте;;„:.,:;.—, 38780!

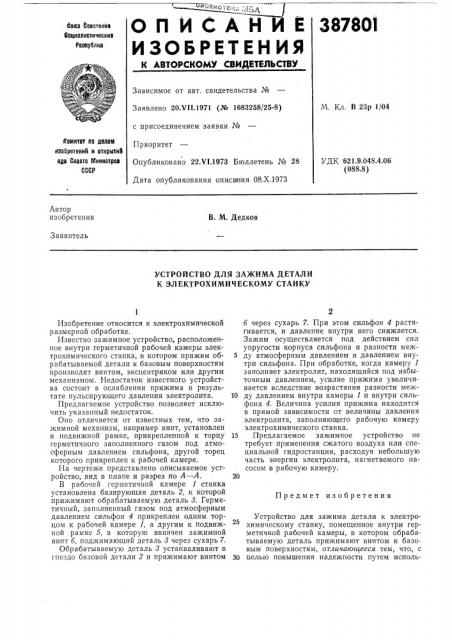

ОП ЙСАНИЕ

ИЗОЬРЕТ ЕНИЯ C0N3 боеетбкии

Фоояалиотическик

Реопублин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 20.Ч11.1971 (№ 1683258/25-8) М. Кл. В 23р 1/04 с присоединением заявки №

Приоритет йО1тнтат оО двлаМ иообретений и открыти11 оИи Сооете Миниотров

С СР

Опубликовано 22.Ч!.1973 Бюллетень № 28

Дата опубликования описания 08.Х.1973

УДК 621.9.048.4.06 (088.8) Автор изобретения

В. М. Дедков

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЖИМА ДЕТАЛИ

К ЭЛЕКТРОХИМИЧЕСКОМУ СТАНКУ

2 б через сухарь 7. При этом сильфон 4 растягивается, и давление внутри него снижается.

Зажим осуществляется под действием сил упругости корпуса сильфона и разности меж5 ду атмосферным давлением и давлением внутри сильфона. При обработке, когда камеру 1 заполняет электролит, находящийся иод избыточным давлением, усилие прижима увеличивается вследствие возрастания разности меж10 ду давлением внутри камеры 1 и внутри сильфона 4. Величина усилия прижима находится в прямой зависимости от величины давления электролита, заполняющего рабочую камеру электрохимического станка.

15 Предлагаемое зажимное устройство не требует применения сжатого воздуха или специальной гидростанции, расходуя небольшую часть энергии электролита, нагнетаемого насосом в рабочую камеру.

Устройство для зажима детали к электрохимическому станку, помещенное внутри герметичной рабочей камеры, в котором обрабатываемую деталь прижимают винтом к базовым поверхностям, отличающееся тем, что, с

ЗО целью повышения надежности путем исполь1

Изобретение относится к электрохимической размерной обработке.

Известно зажимное устройство, расположенное внутри герметичной рабочей камеры электрохимического станка, в котором прижим обрабатываемой детали к базовым поверхностям производят винтом, эксцентриком или другим механизмом. Недостаток известного устройства состоит в ослаблении прижима в результате пульсирующего давления электролита.

Предлагаемое устройство позволяет исключить указанный недостаток.

Оно отличается от известных тем, что зажимной механизм, например винт, установлен в подвижной рамке, прикрепленной к торцу герметичного заполненного газом под атмосферным давлением сильфона, другой торец которого прикреплен к рабочей камере.

На чертеже представлено описываемое устройство, вид в плане и разрез по А — А.

В рабочей герметичной камере 1 станка установлена базирующая деталь 2, к которой прижимают обрабатываемую деталь 8. Герметичный, заполненный газом под атмосферным давлением сильфон 4 прикреплен одним торцом к рабочей камере 1, а другим к подвижной рамке 5, в которую ввинчен зажимной винт б, поджимающий деталь 8 через сухарь 7.

Обрабатываемую деталь 8 устанавливают в гнездо базовой детали 2 и прижимают винтом

Предмет изобретения

387801

А- А

Составитель Б. Апирии

Тсхред Е. Борисова

Корректор Н. Стельмах

Редактор Т. Ларина

Заказ 2716/12 Изд. № 1693 Тираж 888 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 зования давления электролита, винт установлен в подвижную рамку, прижимающую деталь и присоединенную к торцу герметичного, заполненного газом под атмосферным давлением сильфона, другой торец которого прикреплен к рабочей камере.
