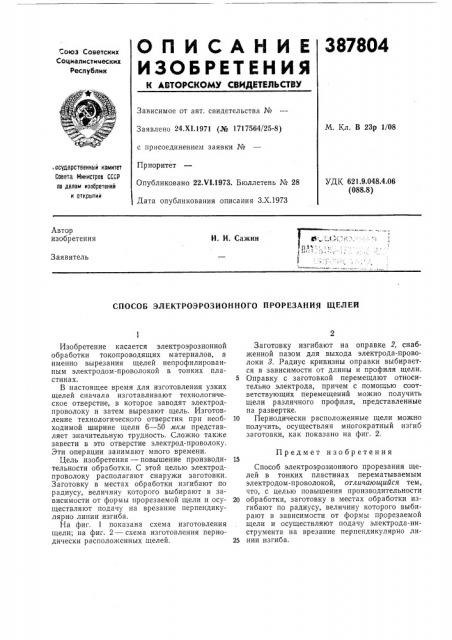

О П И С А Н И Е 387804

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сокзз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.XI.1971 (№ 1717564/25-8) М. Кл. В 23р li08 с присоединением заявки №

Приоритет

Опубликовано 22.VI.1973. Бюллетень № 28

Дата опубликования описания З.Х.1973, осударственный комитет

Совета Министров СССР по делам изобретений и открытии

УДК 621.9.048.4.06 (088.8) Автор изобретения

И. И. Сажин

Заявитель

СПОСОБ ЭЛЕКТРОЭРОЗИОННОГО ПРОРЕЗАНИЯ ЩЕЛЕЙ

Изобретение касается электроэрозионной обработки токопроводящих материалов, а именно вырезания щелей непрофилированным электродом-проволокой в тонких пластинах.

В настоящее время для изготовления узких щелей сначала изготавливают технологическое отверстие, в которое заводят электродпроволоку и затем вырезают щель. Изготовление технологического отверстия при необходимой ширине щели б — 50 мкм представляет значительную трудность. Сложно также завести в это отверстие электрод-проволоку.

Эти операции занимают много времени.

Цель изобретения — повышение производительности обработки. С этой целью электродпроволоку располагают снаружи заготовки.

Заготовку в местах обработки изгибают по радиусу, величину которого выбирают в зависимости от формы прорезаемой щели и осуществляют подачу на врезание перпендикулярно линии изгиба.

На фиг. 1 показана схема изготовления щели; на фиг. 2 — схема изготовления периодически расположенных щелей.

Заготовку изгибают на оправке 2, снабженной пазом для выхода электрода-проволоки 8. Радиус кривизны оправки выбирается в зависимости от длины и профиля щели.

5 Оправку с заготовкой перемещают относительно электрода, причем с помощью соответствующих перемещений можно получить щели различного профиля, представленные на развертке.

10 Периодически расположенные щели можно получить, осуществляя многократный изгиб заготовки, как показано на фиг. 2.

Предмет изобретения

Способ электроэрозионного прорезания щелей в тонких пластинах перематываемым электродом-проволокой, отличающийся тем, что, с целью повышения производительности

20 обработки, заготовку в местах обработки изгибают по радиусу, величину которого выбирают в зависимости от формы прорезаемой щели и осуществляют подачу электрода-инструмента на врезание перпендикулярно ли25 нии изгиба.

387804

Фиг 1
