Патент ссср 387833

Патент ссср 387833

Иллюстрации

Показать все

Реферат

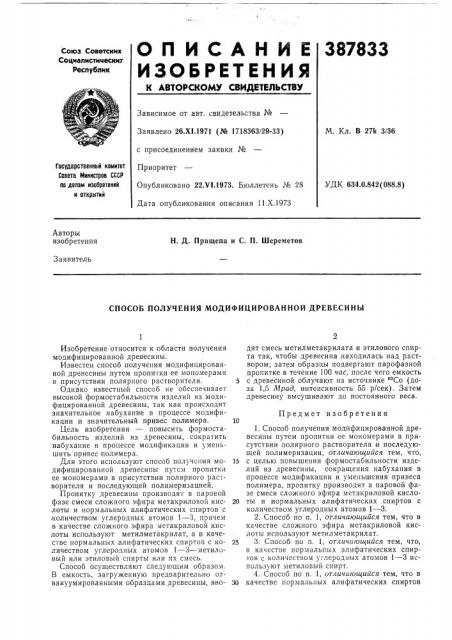

387833

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Х1.1971 (№ 1718363/29-33) с присоединением заявки №

Приоритет

Опубликовано 22 1/!.1973. Бюллетень № 28

Дата опубликования описания 11,Х.1973

М. Кл. В 27 3/36

Государственный комитет

Совета Министров СССР по делам иаооретений и открытий

УДК 634.0.842(088.8) Авторы изобретения

Н. Д. Прищепа и С. П. Шереметов

Заявитель

СПОСОБ ПОЛУЧЕНИЯ МОДИФИЦИРОВАННОЙ ДРЕВЕСИНЫ

Предмет изобретения

Изобретение относится к области получения модифицированной древесины.

Известен способ получения модифицированной древесины путем пропитки ее мономерами в присутствии полярного растворителя.

Однако известный способ не обеспечивает высокой формостабильности изделий из модифицированной древесины, так как происходит значительное набухание в процессе модификации и значительный привес полимера.

Цель изобретения — повысить формостабильность изделий из древесины, сократить набухание в процессе модификации и уменьшить привес полимера.

Для этого используют способ получения модифицированной древесины путем пропитки ее мономерами в присутствии полярного растворителя и последующей полимеризацией.

Пропитку древесины производят в паровой фазе смеси сложного эфира метакриловой кислоты и нормальных алифатических спиртов с ,количеством углеродных атомов 1 — 3, причем в качестве сложного эфира метакриловой кислоты используют метилметакрилат, а в качестве нормальных алифатических спиртов с количеством углеродных атомов 1 — 3 — метило.вый или этиловый спирты или их смесь.

Способ осуществляют следующим образом.

В емкость, загруженную предварительно отвакуумированными образцами древесины, вводят смесь метилметакрилата и этилового спирта так, чтобы древесина находилась над раствором; затем образцы подвергают парофазной пропитке в течение 100 час, после чего емкость

5 с древесиной облучают на источнике Со (доза 1,5 Мрад, интенсивность 55 р/сек). Затем древесину высушивают до постоянного веса.

1. Способ получения модифицированной древесины путем пропитки ее мономерами в присутствии полярного растворителя и последующей полимеризации, отличающийся тем, что, 1s с целью повышения формостабильности изделий из древесины, сокращения набухания в процессе модификации и уменьшения привеса полимера, пропитку производят в паровой фазе смеси сложного эфира метакриловой кисло20 ты и нормальных алифатических спиртов с количеством углеродных атомов 1 — 3.

2. Способ по п. 1, отличающийся тем, что в качестве сложного эфира метакриловой кислоты используют метилметакрилат.

25 3. Способ по и. 1, отличающийся тем, что, в качестве нормальных алифатических спир ов с количеством углеродных атомов 1 — 3 используют метиловый спирт.

4. Способ по п. 1, отличающийся тем, что в

30 качестве нормальных алифатических спиртов

Составитель М. Никулина

Техред Л. Грачева

Корректор Л. Царькова

Редактор А. Купрякова

Заказ 2751/12 Изд. № 1671 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 с количеством углеродных атомов 1 — 3 используют этиловый спирт.

5. Способ по пп. 1, 3, 4, отличаюи1ийся тем, что в качестве нормальных алифатических спиртов с количеством углеродных атомов 1—

3 используют смесь этилового и метилового спиртов.
