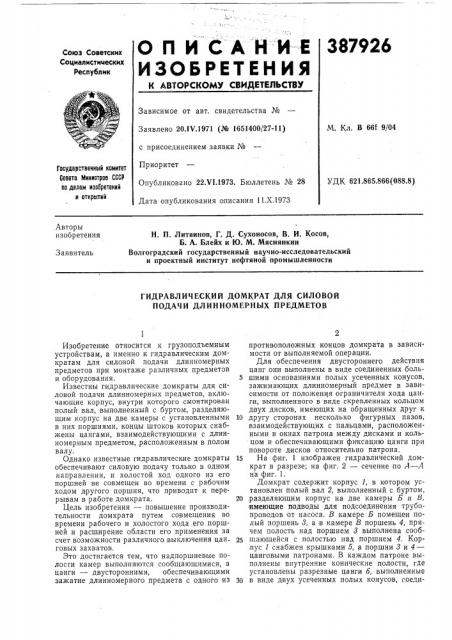

О П И С А Н И-Е 387926

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 2 0.|У.1971 (№ 16Ы4ОО/27-11) с присоединением заявки №

Приоритет

Опубликовано 22.VI.1973. Бюллетень № 28

Дата опубликования описания 11.Х.1973

М. Кл. В 66f 9/04

Государственный комитет

Совета Министров СССР по делам изооретений и открытий

УДК 621.865.866 (088.8) Лвторы изобретения

Н. П. Литвинов, Г. Д. Сухоносов, В. И. Косов, Б. А. Блейх и Ю. М. Мяснянкин

Волгоградский государственный научно-исследовательский и проектный институт нефтяной промышленности

Заявитель

ГИДРАВЛИЧЕСКИЙ ДОМКРАТ ДЛЯ СИЛОВОЙ

ПОДАЧИ ДЛ И Н Н ОМ Е Р Н Ъ|Х ПРЕДМЕТОВ

Изобретение относится к грузоподъемным устройствам, а именно к гидравлическим домкратам для силовой подачи длинномерных предметов при монтаже различных предметов и оборудования.

Известны гидравлические домкраты для силовой подачи длинномерных предметов, вклю чающие корпус, внутри которого смонтирован полый вал, выполненный с буртом, разделяющим корпус на две камеры с установленными в них поршнями, концы штоков которых снабжены цангами, взаимодействующими с длинномерным предметом,,расположенным в полом валу.

Однако известные гидравлические домкраты обеспечивают силовую подачу только в одном направлении, и холостой ход одного из его поршней не совмещен во времени с рабочим ходом другого поршня, что приводит к перерывам в работе домкрата.

Цель изобретения — повышение производительности домкрата путем совмещения во времени рабочего и холостого хода его поршней и расширение области его применения за счет возможности различного выключения цан говых захватов.

Это достигается тем, что надпоршневые полосги камер выполняются сообщающимися, а цанги — двусторонними, обеспечивающими зажатие длинномерного предмета с одного из противоположных концов домкрата в зависимости от выполняемой операции, Для обеспечения двустороннего действия цанг они выполнены в виде соединенных боль5 шими основаниями полых усеченных конусов, зажHMBIoIIlHx длинномерный предмет в зависимости от положения ограничителя хода цанги, выполненного в виде скрепленных кольцом двух дисков, имеющих на обращенных друг к

10 другу сторонах несколько фигурных пазов, взаимодействующих с пальцами, расположенными в окнах патрона между дисками и кольцом и обеспечивающими фиксацию цанги при повороте дисков относительно патрона.

15 На фиг. 1 изображен гидравлический домкрат в разрезе; на фиг. 2 — сечение по Л вЂ” А на фиг. 1.

Домкрат содержит корпус 1, в котором установлен полый вал 2, выполненный с буртом, 20,разделяющим корпус на две камеры Б и В, имеющие подводы для подсоединения трубопроводов от насоса. В камере Б помещен полый поршень 3, а в камере В поршень 4, причем полость над поршнем 8 выполнена сооб2 щающейся с полостью над поршнем 4. Кор,пус 1 снабжен крышками 5, а поршни 8 и 4— цанговыми патронами. В каждом патроне выполнены внутренние конические полости, где установлены разрезные цанги б, выполненные

30 в виде двух усеченных полых конусов, соеди387926,4- A

Составитель Н. Литвинов

Техред Т. Миронова

Редактор Ю. Агапова

Корректоры: Л. КорогоД и А. Николаева

Заказ 2752 4 Изд. № 1682 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ненных большими основаниями. Кроме того, каждый патрон снабжен ограничителем хода цанги, который состоит из снабженных рукояткой и скрепленных между собой кольца 7 и дисков 8. На обращенных друг к другу сторонах дисков 8 выполнены фигурные пазы 9, взаимодействующие при (поцороге дисков с помещенными в окнах цангового патрона пальцами 10.

Домкрат работает следующим образом. 1О

Перед работой поворотом дисков и кольца устанавливают пальцы относительно цанги в обоих патронах, ограничивая ход цанги сверху или снизу в зависимости от требуемой операции. Затем, закачивая жидкость в камеру Б под поршень 8, перемещают последний вверх, При этом поршень 4 за счет перетока жидкости,из камеры Б над поршнем 8 в камеру В над поршнем 4 движется вниз. Домкрат обеспечивает непрерывную силовую подачу заготовки в одну сторону, вверх, если пальцы 10 устанавливаются в обоих патронах над цангами б, или вниз, если они устанавливаются под .цангами.

Он может быть использован также в качестве разрывной машины при установке,пальцев в верхнем патроне над цангой, а в нижнем — под цангой, или пресса — в противоположном случае.

Предмет изобретения

1. Гидравлический домкрат для силовой подачи длинномерных предметов, включающий корпус, внутри которого смонтирован полый вал, выполненный с буртом, разделяющим корпус на две камеры с установленными в них поршнями, концы штоков которых снабжены цангами, взаимодействующими с длинномер.ным предметом, расположенным в полом валу, отличающийся тем, что, с целью повышения 4р .производительности домкрата и расширения области его применения, надпоршневые полости камер, выполнены сообщающимися, а цанги — двусторонними, и служат для зажатия длинномерного предмета с одного из противо- 45 положных концов домкрата в зависимости от выполняемой операции.

2. Гидравлический домкрат по п. 1, отличающийся тем, что, с целью обеспечения двусто,роннего действия цанг, они выполнены в виде соединенных большими основаниями полых усеченных конусов, зажимающих длинномерный предмет в зависимости от положения ограничителя хода цанги, а последний выполнен в виде скрепленных кольцом двух дисков, имеющих на обращенных друг к другу сторонах несколько фигурных пазов, взаимодейст.вующих с пальцами, расположенными в окнах патрона между дисками и кольцом и служащими для фиксации цанги при повороте дисков относительно патрона,
