Электротехнический материал

Электротехнический материал

Иллюстрации

Показать все

Реферат

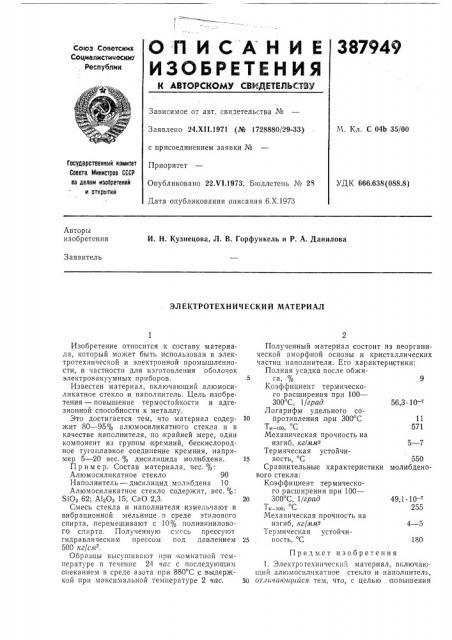

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Совхоз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. С 04b 35/00

Заявлено 24.XI I.1971 (№ 1728880/29-33) с присоединением заявки №

Приоритет

Опубликовано 22.Ч1.1973. Бюллетень № 2S

Дата опубликования описания 6.Х.1973

Государственный комитет

Совета Министров СССР оо делам иЪоаретений и открытий

УДК 666.638(088.8) Авторы изобретения

И. Н. Кузнецова, Л. В. Горфункель и P. А. Данилова

Заявитель

ЭЛ ЕКТРОТЕХН И Ч ЕСКИ Й МАТЕРИАЛ

571

15 го

180

Изобретение относится к составу материала, который может быть использован в электротехнической и электронной промышленности, в частности для изготовления оболочек электровакуумных приборов.

Известен материал, включающий алюмосиликатное стекло и наполнитель. Цель изобретения — повышение термостойко сти и адгезионной способности к металлу.

Это достигается тем, что материал содержит 80 — 95% алюмосиликатного стекла и в качестве наполнителя, по крайней мере, один компонент из гру ппы |кремний, бескислородное тугоплавкое соединение кремния, например 5 — 20 вес. дисилицида молибдена.

Пример. Состав материала, вес. %:

Алюмосиликатное стекло 90

Наполнитель — ди силицид молибдена 10

Алюмосиликатное стекло содержит, вес. %:

SiOg 62; А120з 15; СаО 2,3.

Смесь стекла и наполнителя измельчают в вибрационной мельнице в среде этилового спирта, перемешивают с 10% поливинилового спирта. Полученную смесь прессуют гидравлическим прессом под давлением

500 кг/сме.

Образцы высушивают при комнатной температуре в течение 24 час с последующим опеканием в среде азота при 880 С с выдержкой при максимальной температуре 2 час.

Полученный материал состоит из неорганической аморфной основы и кристаллических частиц наполнителя. Его характеристики:

Полная усадка после обжига, % 9

Коэффициент термического расширения при 100—

300 С, 1/град 56,3 10 —

Логарифм удельного сопротивления,при 300 С

Тн — ыв, С

Механическая прочность на изгиб, кгlмме 5 — 7

Термическая устойчивость, С 550

Сравнительные характеристики молибденового стекла:

Коэффициент термического расширения при 100—

300 С, 1/град 49,1 ° 10-

Т, оо, С 255

Механическая прочность на изгиб, кг/мм2 4 — 5

Термическая устойчивость, С

Предмет изобретения

1. Электротехнический материал, включающий алюмосиликатное стекло и наполнитель, 30 отличающийся тем, что, с целью |повышения

387949

Составитель И. Чернявская

Корректор E. Сапунова

Техред Л. Грачева

Редактор E. Дайч

Заказ 2719/13 Изд. № 1701 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 термостойкости и адгезионной способности к металлу, он в качестве наполнителя содержиг по крайней мере один компонент из группы кремний, бескислородное тугоплавкое соединение кремния — при следующем соотношении компонентов, вес. %:

Алюмосиликатное стекло 80 — 9 5

Иаполнитель 5 — 20

2. Злектротехнический материал по п. 1, отличающийся тем,. что в качестве бескислород5 и ого тугоплавкого соединения кремния он содержит дисилицид молибдена.
