388040

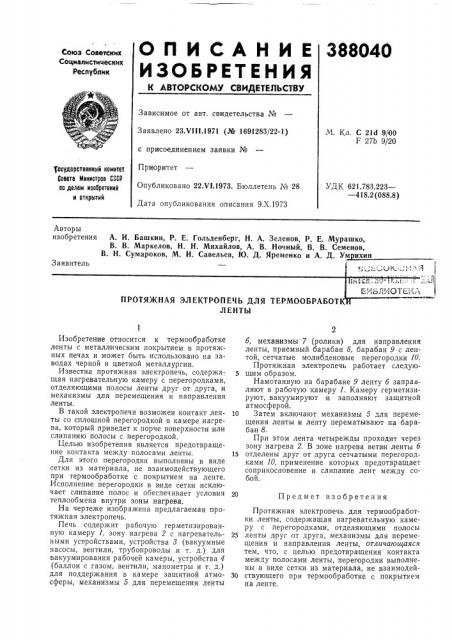

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.VIII.1971 (М 1691283/22-1) с присоединением заявки №

Приоритет

Опубликовано 22.VI.1973. Бюллетень № 28

Дата опубликования описания 9.Х.1973

М. Кл. С 21d 9/00

F 27b 9/20

Тосударстаенный комитет

Совета Министров СССР оо делам изобретений н открытий

УДК 621.783.223— — 418.2 (088.8) Авторы изобретения А. И. Башкин, P. Е. Гольденберг, Н. А. Зеленов, В. В. Маркелов, Н. H. Михайлов, А. В. Ночиый, В. Н. Сумароков, М. И. Савельев, Ю. Д. Яременко

P. Е. Мурашко, В. В. Семенов, и А. Д, Ум ихин

Заявитель

Е г ) 1ОТ :ь 1

ПРОТЯЖНАЯ ЗЛЕКТРОПЕЧЬ ДЛЯ ТЕРМООБРАБОТ

ЛЕНТЫ

Предмет изобретения

Изобретение относится к термообработке ленты с металлическим покрытием в протяжных печах и может быть использовано на заводах черной и цветной металлургии.

Известна протяжная электропечь, содержащая нагревательную камеру с перегородками, отделяющими полосы ленты друг от друга, и механизмы для перемещения и направления ленты.

В такой электропечи возможен контакт ленты со сплошной перегородкой в камере нагрева, который приведет к порче поверхности или слипанию полосы с перегородкой.

Целью изобретения является предотвращение контакта между полосами ленты.

Для этого перегородки выполнены в виде сетки из материала, не взаимодействующего при термообработке с покрытием на ленте.

Исполнение перегородки в виде сетки исключает слипание полос и обеспечивает условия теплообмена внутри зоны нагрева.

На чертеже изображена предлагаемая протяжная электропечь.

Печь содержит рабочую герметизированную камеру 1, зону нагрева 2 с нагревательными устройствами, устройства 3 (вакуумные насосы, вентили, трубопроводы .и т. д.) для вакуумирования рабочей камеры, устройства 4 (баллон с газом, вентили, манометры и т. д.) для поддержания в камере защитной атмосферы, механизмы 5 для перемещения ленты б, механизмы 7 (ролики) для направления ленты, приемный барабан 8, барабан 9 с лентой, сетчатые молибденовые перегородки 10.

Протяжная электропечь работает следую5 щим образом.

Намотанную на барабане 9 ленту б заправляют в рабочую камеру 1. Камеру герметизируют, вакуумируют и заполняют защитной атмосферой.

10 Затем включают механизмы 5 для перемещения ленты и ленту перематывают на барабан 8.

При этом лента четырежды проходит через зону нагрева 2. В зоне нагрева ветви ленты б

15 отделены друг от друга сетчатыми перегородками 10, применение которых предотвращает соприкосновение и слипание лент между соб,ой.

Протяжная электропечь для термообработки ленты, содержащая нагревательную камеру с перегородками, отделяющими полосы

25 ленты друг от друга, механизмы для перемещения и направления ленты, отличающаяся тем, что, с целью предотвращения контакта между полосами ленты, перегородки выполнены в виде сетки из материала, не взаимодей30 ствующего при термообработке с покрытием на ленте.

388040

Редактор E. Н1епелева

Заказ 2715/12 Изд. ¹ 1711 Тираж 647 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель М. Костин

Техред Е. Борисова

Корректоры; Л. Корогод и А. Николаева
