388064

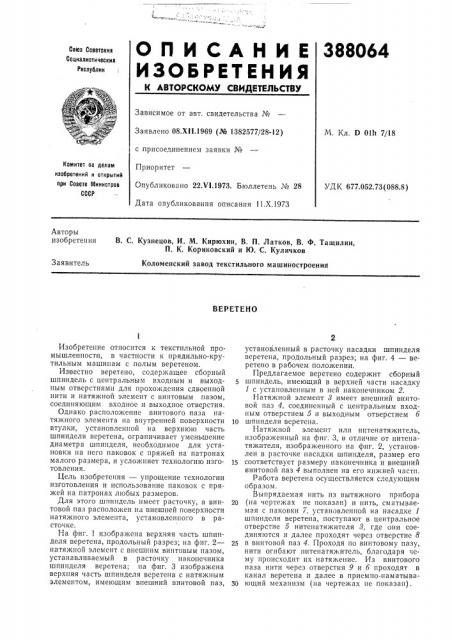

О Л И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

Зависимое от авт. свидетельства №

Заявлено 08.XI I.1969 (№ 1382577/28-12) с присоединением заявки №

Приоритет

Опубликовано 22.VI.1973. Бюллетень № 28

Дата опубликования описания 11.Х.1973

М. Кл. D Olh 7/18

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 677.052.73(088.8) Авторы изобретения

В. С. Кузнецов, И. М. Кирюхин, В. П. Латков, В. Ф. Тащилин, П. К. Кориковский и Ю. С. Куличков

Коломенский завод текстильного машиностроения

Заявитель

ВЕРЕТЕНО

Изобретение относится к текстильной промышленности, в частности к прядильно-крутильным машинам с полым веретеном.

Известно веретено, содержащее сборный шпиндель с центральным входным и выходным отверстиями для прохо>кдения сдвоенной нити и натяжной элемент с винтовым пазом, соединяющим входное и выходное отверстия.

Однако расположение винтового паза натяжного элемента IIB внутренней поверхности втулки, установленной на верхнюю часть шпинделя веретена, ограничивает уменьшение диаметра шпинделя, необходимое для установки па него паковок с пряжей на патронах малого размера, и усложняет технологию изготовления.

Цель изобретения — упрощение технологии изготовления и использование паковок с пряжей на патронах любых размеров.

Для этого шпиндель имеет расточку, а винтовой паз располо>кен на внешней поверхности натяжного элемента, установленного в расточке.

На фиг. 1 изображена верхняя часть шпинделя веретена, продольный разрез; на фиг. 2— натяжной элемент с внешним винтовым пазом, устанавливаемый в расточку наконечника шпинделя веретена; на фиг. 3 изображена верхняя часть шпинделя веретена с натяжным элементом, имеющим внешний винтовой паз, установленный в расточку насадки шпинделя веретена, продольный разрез; на фиг. 4 — веретено в рабочем положении, Предлагаемое веретено содержит сборный шпиндель, имеющий в верхней части насадку

1 с установленным в ней наконечником 2.

Натяжной элемент 8 имеет внешний винтовой паз 4, соединенный с центральным входным отверстием 5 и выходным отверстием б

10 шпинделя веретена.

Натяжной элемент нли нитенатяжитель, изображенный на фиг. 3, в отличие от нитенатяжителя, изображенного на фиг. 2, установлен в расто гке насадки шпинделя, размер его

15 соответствует размеру наконечника и внешний винтовой паз 4 выполнен на его нижней acm.

Работа веретена осуществляется следующим образом.

Выпрядаемая нить из вытяжного прибора

20 (на чертежах не показан) и нить, сматываемая с паковки 7, установленной на насадке 1 шпинделя веретена, поступают в центральное отверстие 5 нитенатяжителя 3, где они соединяются и далее проходят через отверстие 8

2s в винтовой паз 4. Проходя по винтовому пазу, нити огибают нитенатяжитель, благодаря чему происходит их натяжение. Из винтового паза нити через отверстия 9 и 6 проходят в капал веретена и далее в приемно-наматываЗО ющий механизм (на чертежах не показан).

388064

При вращении веретена выпрядаемая нить на участке между вытяжным прибором и веретеном получает крутку. Обе нити скручиваются между собой после выхода из натяжного элемента.

Предмет изобретения

Веретено, содержащее сборный шпиндель с центральным входным и выходным отверстиями для прохождения сдвоенной нити и натяжной элемент с винтовым пазом, соединяющим входное и выходное отверстия, отличающееся тем, что, с целью упрощения технологии изготовления и использования паковок с пряжей на патронах любых размеров, шпиндель имеет расточку, в которой установлен натяжной элемент, причем винтовой паз натяжного элемента расположен па его внешней поверхно10 сти.

388064

A-А Риг Ф

Фиг. 3
