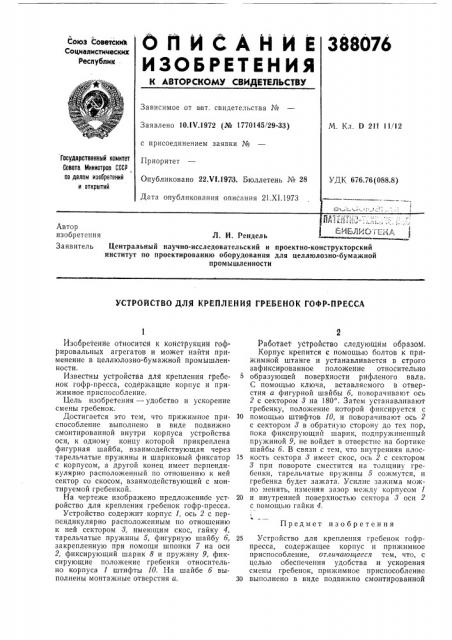

С А Н И Е 38807б l сСоюз Советскиъ

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

Заявлено 10.1У.1972 (№ 1770145/29-33) с присоединением заявки №

Приоритет

Опубликовано 22.Vl.1973. Бюллетень № 28

Дата опубликования описания 21.XI.1973

М. Кл. D 2lf 11/12

Гасударственный комитет

Совета Министров СССР

Ilo делам изобретений и открытий

УДК 676.76(088.8) Автор изобретения Л. И. Рендель

Заявитель Центральный научно-исследовательский и институт по проектированию оборудования промышленности проектно-конструкторский для целлюлозно-бумажной

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ГРЕВЕНОК ГОФР-ПРЕССА

Предмет изобретения

Изобретенйе относится к койструкцйй гоф=

pHp0BBJlbHbIx агрегатов и может найти применение в целлюлозно=бумажной промышлен-. ности.

Известны устройства длй крепления гребенок гофр-пресса, содержащие корпус и при>кимное приспособление, Цель изобретения — удобство и ускорение смены гребенок.

Достигается это тем, что прижимное приспособление выполнено в виде подвижно смонтированной внутри корпуса устройства оси, к одному концу которой прикреплена фигурная шайба, взаимодействующая через тарельчатые пружины и шариковый фиксатор с корпусом, а другой конец имеет перпендикулярно расположенный по отношению к ней сектор со скосом, взаимодействующий с монтируемой гребенкой.

На чертеже изображено предло>кенное устройство для крепления гребенок гофр-пресса.

Устройство содержит корпус 1, ось 2 с перпендикулярно расположенным по отношению к ней сектором 3, имеющим скос, гайку 4, тарельчатые пружины 5, фигурную шайбу б, закрепленную при помощи шпонки 7 на оси

2, фиксирующий шарик 8 и пружину 9, фиксирующие положение гребенки относительно корпуса 1 штифты 10. На шайбе б выполнены монтажные отверстия а.

Раоотает устройство следующим образом.

Корпус крепится с помощью болтов к прижимной штанге и устанавливается в строго зафиксированное положение относительно образующей поверхности рйфленого вала.

С помощью ключа, вставляемого в отверстия а фигурной шайбы б, поворачивают ось

2 с сектором 3 на 180 . Затем устанавливают гребенку, положение которой фиксируется с

10 помощью штифтов 10, и поворачивают ось 2 с сектором 3 в обратную сторону до тех пор, пока фиксирующий шарик, подпру>киненпый пружиной 9, не войдет в отверстие на бортике шайбы б. В связи с тем, что внутренняя плос15 кость сектора 3 имеет скос, ось 2 с сектором

3 при повороте сместится на толщину гребенки, тарельчатые пружины 5 сожмутся, и гребенка будет зажата. Усилие зажима можно менять, изменяя зазор ме>кду корпусом 1

20 и внутренней поверхностью сектора 3 оси 2 с помощью гайки 4.

25 Устройство для крепления гребенок гофрпресса, содержащее корпус и прижимное приспособление, отличающееся тем, что, с целью обеспечения удобства и ускорения смены гребенок, прижимное приспособление

30 выполнено в виде подвижно смонтированной

388076

Составитель Ю. Кляпин

Текред Е. Борисова

Редактор А. Купрякова

Корректоры: О. Кудинова и Н. Учакина

Заказ 3025/7 Изд. № 1757 Тираж 467 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Щ гри корпуса устройства оси, к одному концу которой прикреплена фигурная шайба, взаимодействующая через тарельчатые пружины и шариковый фиксатор с корпусом, а другой конец имеет перпендикулярно расположенный по отношению к ней сектор сз скосом, взаимодействующий с монтируемой гребенкой.
