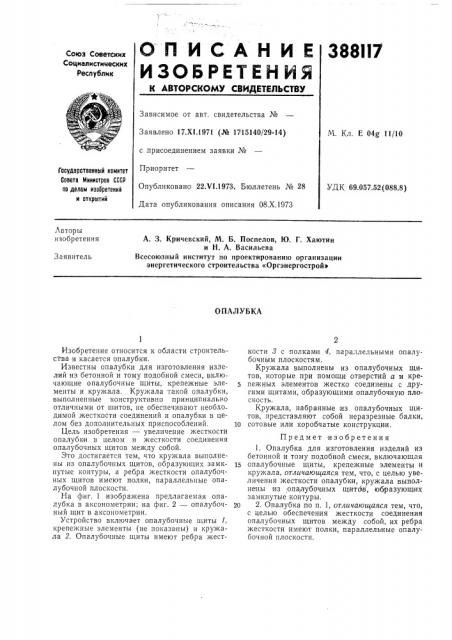

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

388lI7

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.Х!.1971 (№ 1715140/29-14) с .присоединением заявки №

Приоритет

Опубликовано 22.VI.1973. Бюллетень № 28

Дата опубликования описания 08.Х.1973

М. Кл. Е 04g 11/10

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 69.057,52 (088.8) Авторы изобретения

А. 3. Кричевский, М. Б. Поспелов, Ю. Г. Хаютин и H. А. Васильева

Всесоюзный институт по проектированию организации энергетического строительства «Оргэнергострой>

Заявитель

ОПАЛУБКА

Изобретение относится к области строительства и касается опалубки.

Известны опалубки для изготовления изделий из бетонной и тому подобной смеси, включающие опалубочные щиты, крепежные элементы и кружала. Кружала такой опалубки, выполненные конструктивно принципиально отличными от шитов, не обеспечивают необходимой жесткости соединений и опалубки в целом без дополнительных приспособлений.

Цель изобретения — увеличение жесткости опалубками в целом и жесткости соединения опалубочных щитов между собой.

Это достигается тем, что кружала выполнены из опалубочных щитов, образующих замкнутые контуры, а ребра жесткости опалубочных щитов имеют полки, параллельные опалубочной плоскости.

На фиг, 1 изображена предлагаемая опалубка в аксонометрии; на фиг. 2 — опалубочный щит в аксонометрии.

Устройство включает опалубочные щиты 1, крепежные элементы (не показаны) и кружала 2. Опалубочные щиты имеют ребра жесткости 8 с полками 4, параллельными опалубочным плоскостям, Кружала выполнены из опалубочных щитов, которые при помощи отверстий а и кре5 пежных элементов жестко соединены с другими щитами, образующими опалубочную плоскость.

Кружала, набранные из опалубочных щитов, представляют собой неразрезные балки, 10 сотовые или коробчатые конструкции.

Предмет изобретения

1. Опалубка для изготовления изделий из бетонной и тому подобной смеси, включающая

15 опалубочные щиты, крепежные элементы и кружала, отличающаяся тем, что, с целью увеличения жесткости опалубки, кружала выполнены из опалуб очных щитов, ктбуазующ их замкнутые контуры.

2О 2. Опалубка по п. 1, отличающаяся тем, что, с целью обеспечения жесткости соединения опалубочных щитов между собой, их ребра жесткости имеют полки, параллельные опалубочной плоскости.

ФРР. Я

Редактор Е. Дайч

Заказ 2755/13 Изд, № 1709 Тираж 632 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

388117

Составитель С. Демин

Техред А. Камышникова

Корректоры: Н. Стельмах и Л. Чуркина
