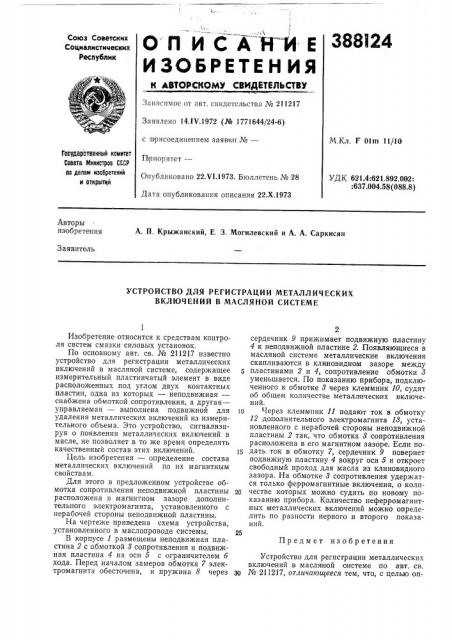

О П И С А ФГИ Е

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 211217

Заявлено 14.IV.1972 (№ 1771644/24-6) М.Кл. F Olm 11/10 с лрисоединением зая воои №вЂ”

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Приор и тет—

Опубликовано 22Х1.1973. Бюллетень № 28

Дата опубликования описания 22.Х.1973

УДК 621.4:621.892.002:

:637.004.58 (088.8) Авторы изобретения

А. П. Крыжанский, E. 3. Могилевский и А. А. Саркисян

Заявитель

УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ МЕТАЛЛИЧЕСКИХ

ВКЛЮЧЕНИЙ В МАСЛЯНОИ" СИСТЕМЕ

2 сердечник 9 прижимает подвижную пластину

4 к неподвижной пластине 2. Появляющиеся в масляной системе металлические включения скапливаются в клиновидном зазоре между пластинами 2 и 4, сопротивление обмотки 8 уменьшается. По показанию прибора, подключенного к обмотке 3 через клеммник 10, судят об общем количестве металлических включений.

10 Через клеммник 11 подают ток в обмотку

12 дополнительного электромагнита 13, установленного с нерабочей стороны неподвижной пластины 2 так, что обмотка 3 сопротивления расположена в его магнитном зазоре. Если подать ток в обмотку 7, сердечник 9 повернет подвижную пластину 4 вокруг оси 5 и откроет свободный проход для масла из клиновидного зазора. На обмотке 8 сопротивления удержатся только ферромагнитные включения, о коли20 честве которых можно судить по новому показанию прибора. Количество неферромагнитных металлических включений можно определить по разности первого и второго показаH HA.

Устройство для регистрации металлических включений в масляной системе по а вт. св.

30 № 211217, отличающееся тем, что, с целью оп1

Изобретение относится к средствам контроля систем смазки силовых установок.

По основному авт. св. № 211217 известно устройство для регистрации металлических включений в масляной системе, содержащее измерительный пластинчатый элемент в виде расположенных под углом двух контактных пластин, одна из которых — неподвижная— снабжена обмоткой сопротивления, а другая— управляемая — выполнена подвижной для удаления металлических включений из измерительного объема. Это устройство, сигнализируя о появлении металлических включений в масле, не позволяет в то же время определять качественный состав этих включений.

Цель изобретения — определение состава металлических включений по их магнитным свойств а м.

Для этого в предложенном устройстве обмотка сопротивления неподвижной пластины расположена в магнитном зазоре дополнительного электромагнита, установленного с нерабочей стороны неподвижной пластины.

На чертеже приведена схема устройства, установленного в маслопроводе системы.

В корпусе 1 размещены неподвижная пластина 2 с обмоткой 8 сопротивления и подвижная пластина 4 на оси б с ограничителем б хода, Перед началом замеров обмотка 7 электромагнита обесточена, и пружина 8 через

Предмет изобретения

388124

Составитель А. Калашников

Редактор Е. Караулова Тскред А. Камышникова

Корректор E. Сапунова

Заказ 5485 Изд. No 1793 Тираж 602

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Загорская типография

3 ределений состава металлических включений по их магнитным свойствам, обмотка сопротивления неподвижной пластины расположе4 на в магнитном зазоре дополнительного электромагнита, установленного с нерабочей стороны неподвижной пластины.
