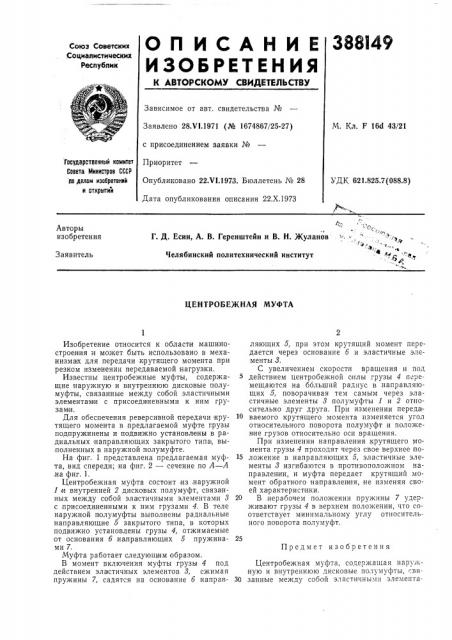

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28Х1.1971 (№ 1674867/25-27) с присоединением заявки №

Приоритет

Опубликовано 22.VI.1973. Бюллетень № 28

Дата опубликования описания 22.Х.1973

М. Кл. F 160 43/21

Государственный комитет

Совета Министров СССР по делам изобретений и аткрьпии

УДК 621.825.7(088.8) гL+ (Г. Д. Есин, А. В. Геренштейн и В. Н. )Куланов :lз „

1 / °

Челябинский политехнический институт

- - =.Рф

-

Авторы изобретения

Заявитель

ЦЕНТРОБЕЖНАЯ МУФТА

Предмет изобретения

Изобретение относится к области машиностроен ия и может быть использовано в механизма х для передачи крутящего момента при резком изменении передаваемой:нагрузки.

Известны центробежные муфты, содержащие |наружную и внутреннюю дисковые полумуфты, связанные между собой эластичными элементами с присоединенными к ним грузам|и.

Для обеспечения реверсивной передачи крутящего момента в предлагаемой муфте грузы подпружинены и подвижно установлены в радиальных направляющих закрытого типа, выполненных в наружной полумуфте.

На фиг. 1 представлена предлагаемая муфта, вид спереди; на фиг. 2 — сечение по А — А ,на фиг. 1.

Центробежная муфта состоит из наружной

1 и внутренней 2 дисковых полумуфт, связанных между собой эластичными элементами 3 с,присоединенными к ним грузами 4. В теле наружной полумуфты выполнены радиальные направляющие 5 закрытого типа, в которых подвижно установлены грузы 4, отжимаемые от основания б .направляющих 5 пружинами 7.

Муфта работает следующим образом.

В момент включения муфты грузы 4 под действием эластичных элементов 3, сжимая пружины 7, садятся на основание б направляющих 5, при этом крутящий момент передается через основание б и эластичные элементы 3.

С увеличением скорости вращения и под действием центробежной оплы грузы 4 перемещаются на ббльший радиус в направляющих 5, поворачивая тем самым через эластичные элементы 3 полумуфты 1 и 2 относительно друг друга. При изменении передaiваемого крутящего момента, изменяется угол относительного поворота полумуфт и положение грузов относительно оси вращения.

При изменении направления .крутящего момента грузы 4 проходят через свое верхнее по15 ложение в направляющих 5, эластичные элементы 3 изгибаются в противоположном направлении, и муфта передает крутящий момент обратного направления, не изменяя своей характеристики.

20 В,нерабочем положении пружины 7 удерживают грузы 4 в верхнем положении, что соответствует минимальному углу относительного поворота полумуфт.

Центробежная муфта, содержащая наружную и внутреннюю дисковые полумуфты, свяЗО занные между собой эластичными элемента388149

A-A

Составитель И. Щербатенко

Редактор Н. Суханова Техред А. Камышникова Корректор В, Брыксина

Заказ 2823/11 Изд. № 1684 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ми с присоединенными к ним грузами, отличаюи аяся тем, что, с целью обеспечения реверсивной передачи крутящего момента, грузы подпружинены и подвижно установлены в радиальных, направляющих закрытого типа, выполненных в наружной полумуфте.
