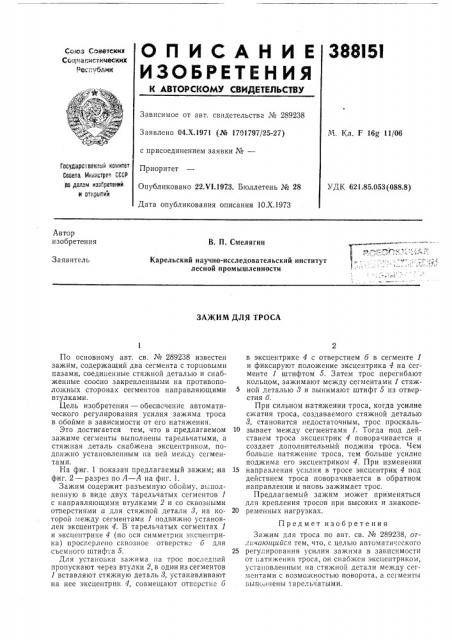

О П И С А Н И Е 388!5!

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцнет:истических туес;.,индии

Зависимое от авт. свидетельства № 289238

Заявлено 04.Х.1971 (№ 1791797/25-27) с присоединением заявки №вЂ”

Приоритет

Опубликовано 22.Ч1.1973. Бюллетень № 28

Дата опубликования описания 10.Х.1973

М. Кл. F 16g 11/06

Государственный комитет

Сооета Министрое СССР по делам изобретений и откРытии

УДК 621.85.053 (038.8) Автор изобретения

В. П. Смелягин

Заявитель

Карельский научно-исследовательский институт лесной промышленности

ЗАЖИМ ДЛЯ ТРОСА

По основному авт. св. № 289238 известен зажим, содержащий два сегмента с торцовыми пазами, соединенные стяжной деталью и снабженные соосно закрепленными на противоположных сторонах сегментов направляющими втулками.

Цель изобретения — обеспечение автоматического регулирования усилия зажима троса в обойме в зависимости от его натяжения.

Это достигается тем, что в предлагаемом зажиме сегменты выполнены тарельчатыми, а стяжная деталь снабжена эксцентриком, подвижно установленным на ней между сегментами.

На фиг. 1 показан предлагаемый зажим; на фиг. 2 — разрез по А — А на фиг. 1.

Зажим содержит разъемную обойму, тп-;полненпую в виде двух тарельчатых сегментов 1 с направляющими втулками 2 и со сквозными отверстиями а для стяжной детали 8, на которой между сегментами 1 подвижно установлен эксцентрик 4. В тарельчатых сегментах 1 и эксцентрике 4 (по оси симметрии эксцентрика) просверлено сквозное отверстие б для сьемного штифта 5.

Для установки зажима па трос последний пропускают через втулки 2, в один из сегментов

1 вставляют стяжную деталь 8, устанавливают на нее эксцентрик 4, совмещают отверсти"- б в эксцентрике 4 с отверстием б в сегменте 1 и фиксируют положение эксцентрика 4 на сегменте 1 штифтом 5. Затем трос перегибают кольцом, зажимают между сегментами 1 стяжкой деталью 8 и вынимают штифт 5 из отверстия б.

При сильном натяжении троса, когда усилие сжатия троса, создаваемого стяжной деталью

8, становится недостаточным, трос проскальN зывает между сегментами 1. Тогда под действием троса эксцентрик 4 поворачивается и создает дополнительный поджим троса. Чем больше натяжение троса, тем больше усилие поджима его эксцентриком 4. При изменении

15 направления усилия в тросе эксцентрик 4 под действием троса поворачивается в обратном направлении и вновь зажимает трос.

Предлагаемый зажим может применяться для крепления тросов при высоких и знакопе20 ременных нагрузках.

Предмет изобретения

Зажим для троса по авт. св. № 289238, отличающийся тем, что, с целью автоматического

25 регулирования усилия зажима в зависимости от 1 атяжения троса, он снабжен эксцентриком, установленным на стяжной детали между сегментами с возможностью поворота, а сегменты выполнены тарельчатыми.
