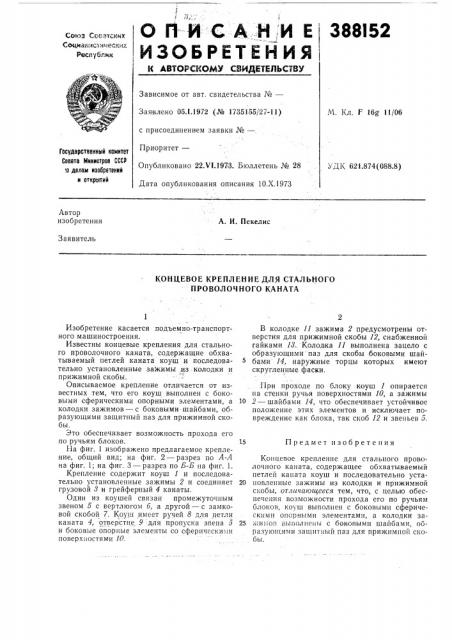

КОНЦЕВОЕ КРЕПЛЕНИЕ ДЛЯ СТАЛЬНОГО

ПРОВОЛОЧНОГО КАНАТА

Предмет изобретения

Изобретение касается подъемно-транспортного машиностроения.

Известны концевые крепления для стального проволочного каната, содержащие обхватываемый петлей каната коуш и последовательно установленные зажимы из-колодки и прижимной скобы.

Описываемое крепление отличается от известных тем, что его коуш выполнен с боковыми сферическими опорными элементами, а колодки зажимов — с боковыми шайбами, образующими защитный паз для прижимной скобы.

Это обеспечивает возможность прохода его по ручьям блоков.

На фиг. 1 изображено предлагаемое крепление, общий вид; на фиг. 2 — разрез по А-А на фиг. 1; на фиг. 3 — разрез по Б-Б на фиг. 1.

Крепление содержит коуш 1 и последовательно установленные зажимы 2 и соединяет грузовой 8 и грейферный 4 канаты, Один из коушей связан промежуточным звеном 5 с вертлюгом 6, а другой — с замковой скобой 7. Коуш имеет ручей В для петли каната 4, отверстие 9 для пропуска звена 5 и боковые опорные элементы со сферическими поверхностями 10.

В колодке 11 зажима 2 предусмотрены отверстия для прижимной скобы 12, снабженной гайками 13. Колодка 11 выполнена зацело с образующими паз для скобы боковыми шайбами 14, наружные торцы которых имеют скругленные фаски.

При проходе по блоку коуш 1 опирается на стенки ручья поверхностями 10, а зажимы

10 2 — шайбами 14, что обеспечивает устойчивое положение этих элементов и исключает повреждение как блока, так скоб 12 и звеньев 5.

Концевое крепление для стального проволочного каната, содержащее обхватываемый петлей каната коуш и последовательно уста20 новленные зажимы из колодки и прижимной скобы, отличающееся тем, что, с целью обеспечения возможности прохода его по ручьям блоков, коуш выполнен с боковыми сферическими опорными элементами, а колодки за25 ж и i o i ы и о л н е и ы с бОкОВыми шайбами, o оразующими защитный паз для прижимной скобы.
