ЮЛаСС 42 Т, 11

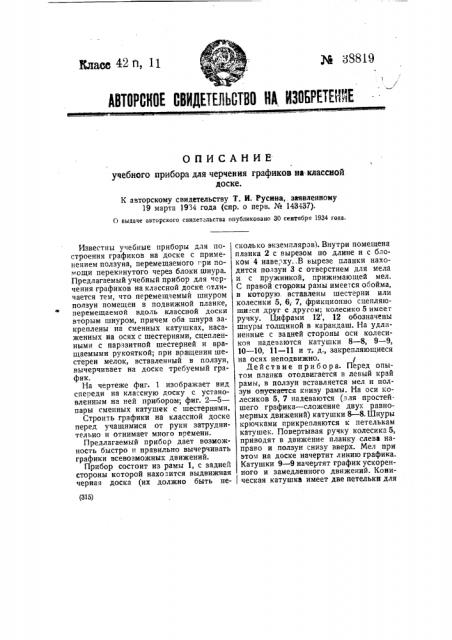

АВТОРСКОЕ СВИДЕТЕЛЬСТВО КА, ИЗОБРЕ ЕИИЕ

ОПИСАНИЕ учебного прибора для черчения графиков на классной доске.

К авторскому свидетельству Т. И. Русина,, заявленному

19 марта )934 года (спр. о перв. Мв 143437).

О выдаче авторского свидетельства опубликовано 30 сентября 1934 года. (315) Известны учебные приборы для построения графиков на доске с применением ползуна, перемещаемого гри помощи перекинутого через блоки шнура.

Предлагаемый учебный прибор для черчения графиков на классной доске отличается тем, что перемещаемый шнуром ползун помещен в подвижной планке, перемещаемой вдоль классной доски вторым шнуром, причем оба шнура закреплены на сменных катушках, насаженных иа осях с шестернями, сцепленными с паразитной шестерней и вращаемыми рукояткой; при вращении шестерен мелок, вставленный в ползун, вычерчивает на доске требуемый график.

На чертеже фиг. 1 изображает вид спереди на классную доску с установленным на ней прибором; фиг. 2 — 5— пары сменных катушек с шестернями.

Строить графики на классной доске перед учащимися от руки затруднительно и отнимает много времени.

Предлагаемый прибор дает возможность быстро и правильно вычерчивать графики всевозможных движений.

Прибор состоит из рамы 1, с задней стороны которой нахо. ится выдвижная черная доска (их должно быть несколько экземпляров). Внутри помещена планка 2 с вырезом по длине и с блоком 4 наверху.,В вырезе планки находится ползун 3 с отверстием для мела и с пружинкой, прижимающей мел.

С правой стороны рамы имеется обойма, в которую вставлены шестерни или колесики 5, 6, 7, фрикциопно сцепляюшиася друг с другом; колесико 5 имеет ручку. Цифрами 12, 12 обозначены шнуры толщиной в карандаш. На удлиненные с задней стороны оси колесиков надеваются катушки 8 — 8, 9 — 9, 10 — 10, 11 — 11 и т. д., закрепляющиеся на осях неподвижно.

Действие прибора. Перед опытом планка отодвигается в левый край рамы, в ползун вставляется мел и ползун ону книзу рамы. На оси колесиков 5, 7 надеваются {лля простейшего графика — сложение двух равномерных движений) катушки 8 — 8. Шнуры крючками прикрепляются к петелькам катушек. Повертывая ручку колесика 5, приводят в движение планку слева направо и ползун снизу вверх. Мел при этом на доске начертит линию графика.

Катушки 9 — 9 начертят график ускоренного и замедленного движений. Коническая катушке имеет две петельки для

Фиг.б

Фиг.l крючка шнура. Катушки 10 — 10 начер- тят синусоиду; для этого шнур 12 петлей надевается на конец второй катушки.

При трех опытах с этими катушками можно начертить три синусоиды, что необходимо при изучении переменного тока. Катушки 11 — 11 дадут результирующую замедленного движения с ускоренным и т. д.

Промежуточного колесика 6 в обойме может и не быть; тогда шнур 12 на колесико 7 должен наматываться с левой стороны.

График можно начинать сверху; для этого ставят планку 2 в левой стороне рамы, ползун поднимают кверху, колесико 7 немножко отодвигают вправо и наматывают на него шнур с левой стороны. Восстановив сцепление колес, Эксперт и редактор Н. И. Утешеи вращают рукоятку вправо и мел тогда будет опускаться вниз; при этом опыте катушками 9 — 9 можно начертить график движения тела, брошенного горизонтально.

Предмет изобретения.

Учебный прибор для черчения графиков на классной доске с применением ползуна, перемещаемого при помощи перекинутого через блоки шнура, отличающийся тем, что перемещаемый шнуром 12 ползун 3 помещен в подвижной планке 2, перемещаемой вдоль классной доски шнуром 12, каковые шнуры 12 и 12 закреплены на сменных катушках 8 — 11, насаженных. на осях с шестернями о — 7, сцепленными с паразитной шестерней 6 и вращаемыми рукояткой.

Тик. „Промполиграф", Тамбовская 12 Зак. 995
