Реферат



388229

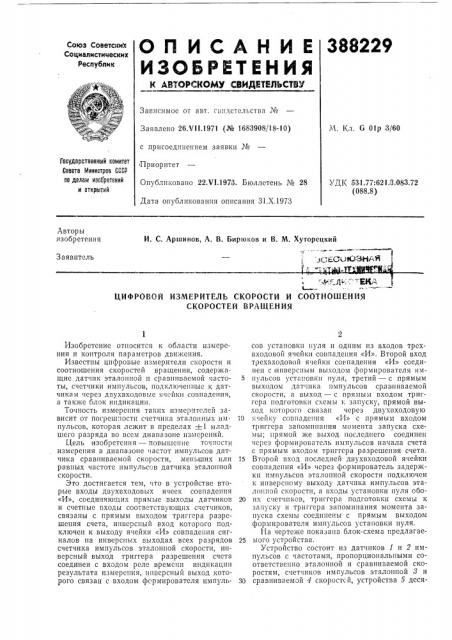

ОП ИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респу6лик

Зависимое от авт. cr;ii;rcxeльства №

Заявлено 26.V11.1971 (№ 1683908/18-10) с присоединением заявки №

Приоритет

Опубликовано 22.VI.1973. Бюллетень № 28

Дата опубликования описания 31.Х.1973

М. Кл. С Olp 3/60

Государственный комитет

Совета Министров СССР па делам изобретений и открытий

УДК 531.77:621. 3,083.72 (088.8) Авторы изобретения

И. С. Аршинов, А. В. Бирюков и В. М. Хуторецкий

Заявитель

ЦИФРОВОЙ ИЗМЕРИТЕЛЬ СКОРОСТИ И СООТНОШЕНИЯ

СКОРОСТЕЙ ВРАЩЕН ИЯ

Изобретение относится к области измерения и контроля параметров движения.

Известны цифровые измерители скорости и соотношения скоростей вращения, содержащие датчик эталонной и сравниваемой частоты, счетчики импульсов, подключенные к датчикам через двухвходовые ячейки совпадения, а также блок индикации.

Точность измерения таких измерителей зависит от погрешности счетчика эталонных импульсов, которая лежит в пределах +-1 младшего разряда во всем диапазоне измерений.

Цель изобретения — повышение точности измерения в диапазоне частот импульсов датчика сравниваемой скорости, меньших или равных частоте импульсов датчика эталонной скорости.

Это достигается тем, что в устройстве вторые входы двухвходовых ячеек совпадения

«И», соединяющих прямые выходы датчиков и счетные входы соответствующих счетчиков, связаны с прямым выходом триггера разрешения счета, иньерсный вход которого подключен к выходу ячейки «И» совпадения сигналов на инверсных выходах всех разрядов счетчика импульсов эталонной скорости, инверсный выход триггера разрешения счета соединен с входом реле времени индикации результата измерения, инверсный выход которого связан с входом фсрмирователя импульсов установки нуля и одним пз входов трехвходовой ячейки совпадения «И». Второй вход трехвходовой ячейки совпадения «И» соединен с инверсным выходом формирователя нм5 пульсов установки нуля, третий — с прямым выходом датчика импульсов сравниваемой скорости, а выход — с прямым входом триггера подготовки схемы и запуску, прямой выход которого связан через двухвходовую

10 ячейку совпадения «И» с прямым входом триггера запоминания момента запуска схемы; прямой же выход последнего соединен через формирователь импульсов начала счета с прямым входом триггера разрешения счета.

35 Второй вход последней двухвходовой ячейки совпадения «И» через формирователь задержки импульсов эталонной скорости подключен к инверсному выходу датчика импульсов эталонной скорости, а входы установки нуля обо20 их счетчиков, триггера подготовки схемы к запуску и триггера запоминания момента запуска схемы соединены с прямым выходом формирователя импульсов установки нуля.

На чертеже показана блок-схема предлагае25 мого устройства.

Устройство состоит из датчиков 1 и 2 импульсов с частотами, пропорциональными соответстве.шо эталонной и сравниваемой скоростям, счетчиков импульсов эталонной 8 и

30 сравниваемой 4 скоростсй, устройства 5 деся388229

65 тичной индикации, бесконтактного реле 6 времени индикации, формирователя 7 импульсов установки пуля, формирователя 8 задержки импульсов эталонной скорости, формирователя 9 импульсов начала счета, элементов памяти — триггеров 10, 1/, 12 и ячеек совпадения «И» 18 — 17.

Прямые выходы импульсных датчиков эталонной скорости 1 и сравниваемой скорости

2 соединены через соответствующие двухвходовые ячейки «И» 18 и 17 со счетными входами счетчиков импульсов эталонной скорости 8 и сравниваемой скорости 4. Инверсные выходы разрядов счетчика 8 связаны с входами ячейки «И» 14, так что единичный сигнал на выходе этой ячейки соответствует нулевому состоянию счетчика 8. Выход ячейки

14 подключен к инверсному входу триггера

10, прямой выход которсго связан с вторыми входами ячеек совпадения «И» 18 и 17, а инверсный выход — с входом реле 6 времени индикации результата измерения. С инверсного выхода реле времени сигнал подан на вход формирователя 7 импульсов установки нуля . и на один из входов трехвходовой ячейки совпадения «И» 15, на второй вход которой поступает "сигнал с.:инверсного выхода формирователя 7 импульсов, а на третий — сигнал с датчика 2 импульсов сравниваемой скорости.

Выход ячейки «И» 15 соединен с прямым входом триггера 11, прямой выход этого триггера через двухвходовую ячейку совпадения «И»

16 — с прямым входом триггера 12, прямой выход которого связан через формирователь

9 импульсов начала счета с прямым входом триггера 10 разрешения счета. Второй вход ячейки совпадения «И» 16 подключен через формирователь 8 задержки импульсов эталонной скорости к инверсному выходу датчика 1 импульсов эталонной скорости.

Прямые выходы разрядов счетчика 4 импульсов сравниваемой скорости соединены с соответствующими входами устройства 5 десятичной индикации. Входы установки нуля обоих счетчиков 8 и 4 и триггеров 11 и 12 связаны с прямым входом формирователя 7 импульсов установки нуля.

При измерении скорости вращения в качестве датчика импульсов эталонной скорости используется кварцевый генератор частоты импульсов, а при измерении соотношения скоростей — импульсный преобразователь угла поворота в число импульсов, сочленяемый с ведущим валом (эталонным). В обоих случаях датчиком импульсов сравниваемой скорости служит преобразователь угла поворота в число импульсов, сочленяемый с валом, скорость или отношение скорости которого к скорости ведущего вала измеряется.

Устройство работает следующим образом.

В исходном состоянии счетчики 8 и 4 и триггеры 10, 11 и 12 установлены в нуль. Формирователь 8 а выходе имеет нулевой сигнал, реле 6 времени индикации и формирова5

45 тель 7 импульсов имеют единичные сигналы на инверсных выходах.

С приходом первого импульса сравниваемой скорости от датчика 2 через ячейку «И»

15 триггер 11 устанавливается в единичное состояние, при котором а его прямом выходе держится единичный сигнал, разрешающий прохождение импульсов через ячейку «И» 16.

Поэтому по окончании очередного импульса эталонной скорости датчика 1 срабатывает формирователь 8 и через ячейку «И» 16 переводит триггер 12 в единичное состояние. При этом через формирователь 9 триггер 10 устанавливается в такое состояние, когда на его прямом выходе держится единичный сигнал, открывающий ячейки «И» 18 и 17. Начинается одновременный подсчет импульсов обоих датчиков.

В момент переполнения счетчика 8 импульсов эталонной скорости на инверсных выходах всех его разрядов появляются единичные сигналы, и через ячейку совпадения «И» 14 триггер 10 устанавливается в нулевое состояние. При этом закрываются ячейки «И» 18 и

17, счет импульсов прекращается, в счетчике

4 фиксируется результат измерения, индицируемый устройством 5 десятичной индикации, Одновременно сигнал с инверсного выхода триггера 10 запускает реле 6 времени индикации, на инверсном выходе последнего появляется пулевой сигнал, запрещающий повторный запуск измерителя через ячейку совпадения «И» 15.

По окончании выдержки времени индикации результата измерения на выходе реле 6 образуется единичный сигнал, запускающий формирователь 7 импульсов установки нуля, с инверсного выхода которого rra ячейку «И» 15 при этом подается пулевой сигнал, подхватывающий запрет запуска измерителя, а с прямого выхода идет импульс установки нуля счетчиков 8 и 4, а также триггеров 11 и 12.

После окончания импульса установки нуля вся схема измерителя оказывается в исходном состоянии, и цикл измерения повторяется.

Предмет изобретения

Цифровой измеритель скорости и соотношения скоростей вращения двух объектов, содержащий датчики эталонной и сравниваемой частоты, счетчики импульсов, подключенные к датчикам через двухвходовые ячейки совпадения, а также блок индикации, отличающийся тем, что, с целью повышения точности измерения в диапазоне частот импульсов даччика сравниваемой скорости, меньших или равных частоте импульсов датчика эталонной скорости, оба вторых входа двухвходовых ячеек совпадения «И», соединяющих прямые выходы датчиков и счетные входы соответствующих счетчиков, связаны с прямым выходом три repa разрешения счета, инверсный вход которого подключен к выходу ячейки «И» совпадения сигналов на инверсных выходах всех разрядов счетчика импульсов эталонной

388229

Составитель Н. Надеждина

Техред 3. Тараненко

Корректоры: Н. Стельмах и Л. Чуркина

Редактор С. Герник

Заказ 2929/4 Изд. Ма 1695 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 скорости, инверсный выход триггера разрешения счета соединен с входом реле времени индикации результата измерения, инверсный выход которого связан с входом формирователя импульсов установки нуля и с одним из входов трехвходовой ячейки совпадения «И», второй вход которой соединен с инверсным выходом формирователя импульсов установки нуля, а третий — с прямым выходом датчика импульсов сравниваемой скорости, выход же трехвходовой ячейки совпадения связан с прямым входом триггера подготовки схемы к запуску, прямой выход которого соединен через двухвходовую ячейку совпадения «И» с прямым входом триггера запоминания момента запуска схемы, прямой же выход последнего связан через формирователь импульсов начала счета с прямым входом триггера разрешения счета, причем второй вход последней двухвходовой ячейки совпадения «И» через формирователь задержки импульсов эталонной скорости подключен к инверсному выходу датчика импульсов эталонной скорости, а

l0 входы установки нуля обоих счетчиков, триггера подготовки схемы к запуску и триггера запоминания момента запуска схемы соединены с прямым выходом формирователя импульсов установки нуля.
