Реферат

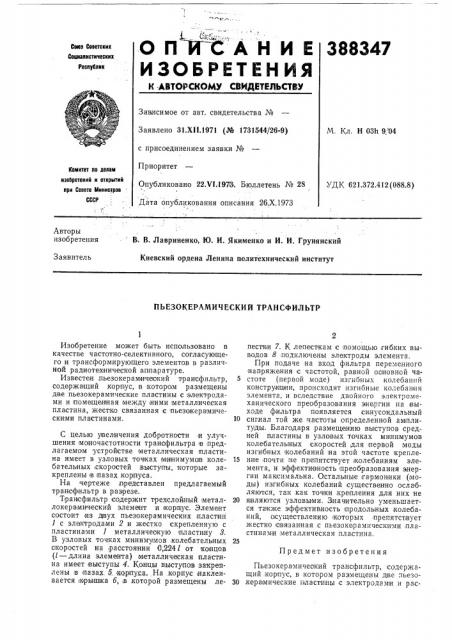

ОП АНИЕ

ИЗОБРЕТЕНИЯ

Сома Советских

Сошилистичесиих

Реслублии

К -АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Завлсимое от авт. свидетельства №

Заявлено 31.XI I.1971 (№ 1731544/26-9) с присоединением заявки №

Приоритет

М. Кл. H 03h 9, 04

Комитет ло делам

Опубликовано 22.VI.1973. Бюллетень № 28 изоеретеиий и открытий лри Совете Министров

СССР

УДК 621.372.412 (088.8) Дата опубликования описания 26.Х.1973

Авторы изобретения

В. В. Лавриненко, lO. И. Якименко и И. И. Грунянский

Киевский ордена Ленина политехнический институт

Заявитель

ПЬЕЗОКЕРАМИЧЕСКИЙ ТРАНСФИЛЬТР

Изобретение может быть использовано в качестве частотно-селективного, согласующего и трансформирующего элементов в различной,радиотеонической алпа ратуре.

Известен пьезокерамичеокий трансфильтр, содержа щий корпус, в котором размещены две пьезокерамические пластины с электродами и IIIQMeiIIlåíiíàÿ между ними .металлическая пластина, жестко связанная с пьезокераиическими пла стинами.

С целью увеличения добротности и улучшения мо ночастотно сти тра нофильтра в предлагаемом устройстве металлическая лла стина имеет в узловых точках ми нимумо в колебательных скоростей;выступы, которые закреплены в пазах корпуса.

На чертеже лредставлен предлагаемый транофильтр в разрезе.

Тран сфильтр содержит трехслойный металлокерамический элемент и кор пус. Элемент со стоит из двух пьезокерамических пластин

1 с электродами 2 и жестко скрепленную с пластинами 1 металлическую пластину 8.

В узловых точках минимумов,колебателыных скоростей на расстоянии О,2241 от хо нцов (1 — длина элемента) металлическая пластина имеет выступы 4. Концы выступов закреплены в пазах. б кар!пуса. На .корпус наклеивается крыппка б, iB,которой размещены лепестки 7. К лепесткам с помощью гибких выводов 8 подключены электроды элемента.

При подаче на вход фильтра переменного напряжения с частотой, равной основной ча5 стоте (первой моде) изгионых колебаний конструкции, происходят изгибные колебания элемента, и вследствие двойного электромеханического преобразования анергии на выходе фильтра появляется синусоидальный

10 сигнал той же частоты определенной ам плитуды. Благодаря размещению вьвступов средней пластины в узловых точках минимумов колебательных скоростей для первой моды изгибных колебаний iHB этой частоте крепле15 ние почти;не препятствует колебаниям элемента, и эффективность преобразования энергии максимальна. Остальные гармоники (моды) изгибных колебаний существенно ослабляются, так как точечки,крепления для них не

20 являются узловыми. З начительно уменьшается та кже эффективность продольных колебаний, осуществлению которых препятствует жестко с вязанная с пьезокерамическими,пластинами металлическая пластина.

Предмет изобретения

Пьезокерамичес кий трансфильтр, содержащий корпус, в котором размещены две пьезо30 кера мические пластины с электродами и рас388347

Составитель Э. Гилинская

Редактор Е. Караулова Техред А. Камышникова Корректоры: Е. Давыдкина н В. Петрова

Заказ 2819/7 Изд. № 1689 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 положенная между ними металлическая .пластина, жестко скрепленная с пьезокерамическими пла стинами, отличающийся тем, что, с целью увеличения добро пности и улучшения моночастотности, :металлическая пластична в уалавых точках минимумов колебательных скоростей снабжена выступами, закрепленными в пазах корпуса.
