Способ получения слитков стали

Способ получения слитков стали

Иллюстрации

Показать все

Реферат

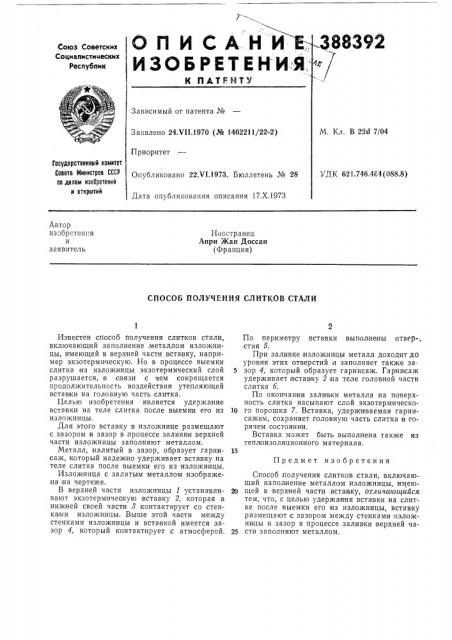

Союз Советских

Социалистических

Республик

К ПАТЕБТЪ

Зависимый от патента №

M. Кл. В 22d 7/04

Заявлено 24.Ч11.1970 (№ 1462211/

Приоритет

Государственный комитет

Совета Министров СССР по делам иэаоретений и открытий

УДК 621.746 464(088.8) Опубликовано 22.VI.!973. Бюллет

Дата опубликования описания 17, Автор изобретения и заявитель

Иностранец

Анри Жан Доссан (Франция) СПОСОБ ПОЛУЧЕНИЯ СЛИТКОВ СТАЛИ

По периметру вставки выполнены отвер-, стия 5.

При заливке изложницы металл доходит до уровня этих отверстий и заполняет также за5 зор 4, который образует гарнисаж. Гарни саж удерживает вставку 2 на теле головной части сл.итка б.

По окончании заливки металла на поверхность слитка насыпают слой экзотермическо1о го порошка 7. Вставка, удерживаемая гарнисажем, сохраняет, головную часть слитка в горячем состоянии.

Вставка может быть выполнена также из тепл оизоляционного материала.

Способ получения слитков, стали, включающий наполнение металлом изложницы, имею20 щей в .верхней части вставку, отличающийся тем, что, с целью удержания вставки на слитке после выемки его из изложницы, вставку размещают с зазором между стенками изложницы и зазор в процессе заливки верхней ча25 сти заполняют металлом.

Известен способ получения слитков стали, включающий заполнение, металлом изложницы, имеющей в верхней части вставку, например экзотермическую. Но в процессе выемки слитка из изложницы экзотермический слой разрушается, .в связи с чем сокращается продолжительность воздействия утепляющей вставочки на головную часть слитка.

Целью изобретения является удержание вставки на теле слитка после выемки его из изложницы.

Для этого вставку в изложнице размещают с зазором и зазор в,процессе заливки, верхней части изложницы заполняют металлом.

Металл, .налитый в зазор, образует гарнисаж, который надежно удерживает вставку на теле, слитка после выемки его из изложницы.

Изложница с залитым металлом изображена на чертеже.

В верхней ча сти изложницы 1 устанавливают экзотермичеакую вставку 2, которая в нижней своей части 8 контактирует со стенками изложницы. Выше этой части между стенками изложницы и вставкой имеется зазор 4, который контактирует,с атмосферой.

Предмет изобретения

388392 б 7

Составитель В. Тарасов

Техред Т. Курилко

Редактор Е. Шепелева

Корректоры; А. Дзесова и Е. Михеева

Заказ 2759/13 Изд. № 1697 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб,, д. 4/5

Типография, пр. Сапунова, 2
