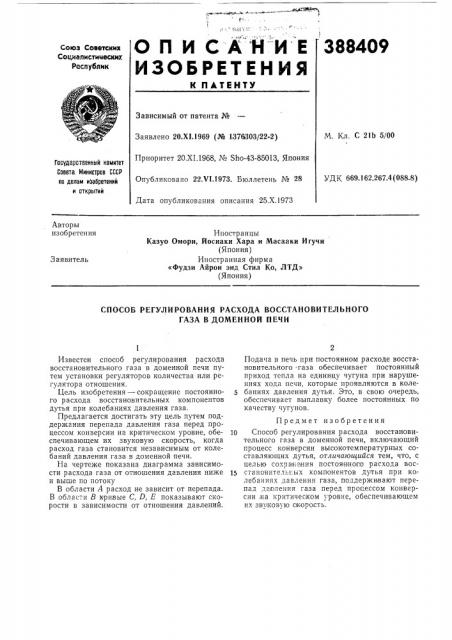

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

388409

Союз Советских

Социалистимеских

Республик

Зависимый от патента №

М. Кл. С 21b 5/00

Заявлено 20.XI.1969 (№ 1376303/22-2)

Приоритет 20.XI.1968, № Sho-43-85013, Япония

Государственный комитет

Совета Министров СССР оа делам иаоеретений и открытий

УДК 669.162.267.4 (088.8) Опубликовано 22.VI.1973. Бюллетень № 28

Дата опубликования описания 25.Х.1973

Авторы изобретения

Иностранцы

Казуо Омори, Йосиаки Хара и Масааки Игучи (Япония) Иностранная фирма

«Фудзи Айрон энд Стил Ко, ЛТД» (Япония) Заявитель

СПОСОБ РЕГУЛИРОВАНИЯ РАСХОДА ВОССТАНОВИТЕЛЬНОГО

ГАЗА В ДОМЕННОЙ ПЕЧИ

Известен способ регулирования расхода восстановительного газа в доменной печи путем установки регуляторов количества или регулятора отношения.

Цель изобретения — сокращение постоянного расхода восстановительных компонентов дутья при колебаниях давления газа.

Предлагается достигать эту цель путем поддержания перепада давления газа перед процессом конверсии на критическом уровне, обеспечивающем их звуковую скорость, когда расход газа становится независимым от колебаний давления газа в доменной печи.

На чертеже показана диаграмма зависимости расхода газа от отношения давления ниже и выше по потоку

В области А расход не зависит от перепада.

В области В кривые С, D, Е показывают скорости в зависимости от отношения давлений.

Подача в печь при постоянном расходе восстановительного .газа обеспечивает постоянный приход тепла на единицу чугуна при нарушениях хода печи, которые проявляются в колебаниях давления дутья. Это, в свою очередь, обеспечивает выплавку более постоянных по качеству чугунов.

Предмет изобретения

10 Способ регулирования расхода восстановительного газа в доменной печи, включающий процесс конверсии высокотемпературных составляющих дутья, отличающийся тем, что, с целью сохранения постоя нного расхода вос15 становите ILI:ых компонентов дуп ья при ко; лебаниях давления газа, поддерживают перепад давления газа перед процессом конверсии,на критическом уровне, обеспечивающем их звуковую скорость.

388409

Корректор О. Тюрина

Редактор Е. Шепелева

Заказ 2829/16 Изд. № 1710 Гираж 647 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4;5

Типография, пр. Сапунова, 2

РсжР га7а

Отноц енае Заплетя &ы и +a <

f/ g0/ЛОК 8Й,УР

Составитель Г. Фуфаев
