388423

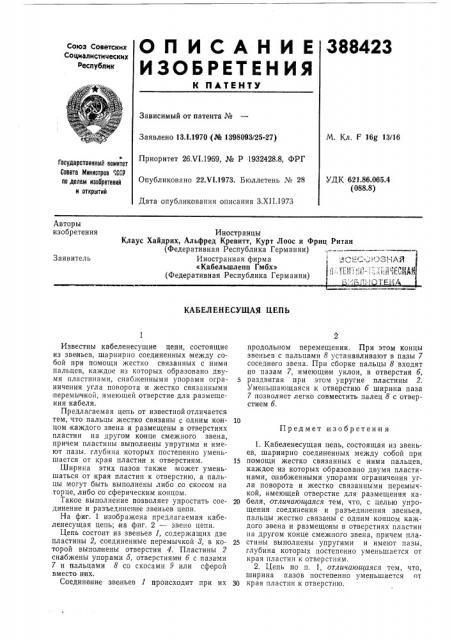

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

М. Кл. F 16g 13/16

Заявлено 13.1.1970 (¹ 1398093/25-27)

Приоритет 26.VI.1969, № P 1932428.8, ФРГ

Опубликовано 22.VI.1973. Бюллетень № 28

Государственный комитет

Совета Министров АССР по делам изобретений и открытий

УДК 621.86.065.4 (088.8) Дата опубликования описания З.XI I.1973

Авторы изобретения

Иностранцы

Клаус Хайдрих, Альфред Кревитт, Курт Лоос и Фриц Ритан (Федеративная Республика Германии) Иностранная фирма

«Кабельшлепп Гмбх» (Федеративная Республика Германии) Заявитель

КАВКЛКНЕСУЩАЯ Enb

Пр ед мет изобретен и я

Известны кабеленесущие цепи, состоящие из зввньев, шарнирно соединенных между собой при помощи жестко связанных с ними пальцев, каждое из которых образовано двумя пластинами, снабженными упорами ограничения угла поворота и жестко связанньгми перемычкой, имеющей отверстие для размещения кабеля.

Предлагаемая цепь от известной отличается тем, что пальцы жестко связаны с одним концом каждого звена и размещены в отверстиях пластин на другом конце смежного звена, причем пластины выполнены упругими и имеют пазы. глубина которых постепенно уменьшается от края пластин к отверстиям.

Ширина этих пазов также может уменьшаться от края пластин к отверстию, а пальцы могут быть выполнены либо со скосом на торце, либо со сферическим концом.

Такое выполнение позволяет упростить соединение и разъединение звеньев цепи.

На фиг. 1 изображена предлагаемая кабеленесущая цепь; на фиг. 2 — звено цепи.

Цепь состоит из звеньев 1, содержащих две пластины 2, соединенные перемычкой 8, в которой выполнены отверстия 4. Пластины 2 снабжены упорами Б, отверстиями б с пазами

7 и пальцами 8 со скосами 9 или сферой вместо них.

Соединение звеньев 1 происходит при их продольном перемещении. При этом концы звеньев с пальцами 8 устанавливают в пазы 7 соседнвго звена. При сборке пальцы 8 входят по пазам 7, имеющим уклон, в отверстия б, раздвигая при этом упругие пластины 2.

Уменьшающаяся:к отверстию б ширина паза

7 позволяет легко совместить палец 8 с отверстием б.

1. Кабеленесущая цепь, состоящая из звеньев, шарнирно соединенных между собой при

1S помощи жестко связанных с ними пальцев, каждое из которых образовано двумя пластинами, онабженными упорами ограничения угла поворота и жестко связанными перемычкой, имеющей отвврстие для размещения ка20 беля, отличающаяся тем, что, с целью упрощения соединения и разъединения звеньев, пальцы жестко связаны с одним концом каждого звена и размещвны в отверстиях пластин на другом конце смежного звена, причем пла2S стины выполнены упругими и имеют пазы, глубина которых постепенно уменьшается от края пластин к отверстиям.

2. Цепь по п. 1, отличающаяся тем, что, ширина пазов постепенно уменьшается от

30 края пластин к отверстию.

388423

Фиг. 1

Составитель М. Бендиткис

Техред Т. Курилко Корректор Е. Миронова

Редактор Н. Суханова

Заказ 3206/11 Изд. № 1749 Тираж 826 Подписное

1ЛНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., p,. 4/5

Типография, пр. Сапунова, 2

3. Цепь по п. 1, отличающаяся тем, что пальцы выполнены со скосом на торце.

4. Цепь по и. 1, отличающаяся тем, что пальцы выполнены со сферическим концом.
