Катализатор для гидрирования жиров и жирных кислот

Катализатор для гидрирования жиров и жирных кислот

Иллюстрации

Показать все

Реферат

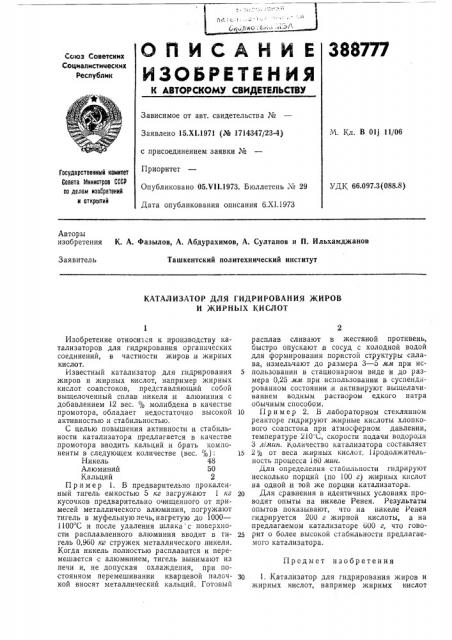

ОЙ ИСАЙ И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15.Х1.1971 (¹ 1714347/23-4) с присоединением заявки №

Приоритет

Опубликовано 05.VI1.1973. Бюллетень № 29

Дата опубликования описания 6.XI.1973

М. Кл. В Olj 11/06

Гасударственный иамитвт

Саввта мииистрав СССР по далам изабратеиий и аткрытий

УДК 66.097,3(088.8) Авторы изобретения К. А. Фазылов, А. Абдурахимов, А. Султанов и П. Ильхамджанов

Заявитель

Ташкентский политехнический институт

КАТАЛИЗАТОР ДЛЯ ГИДРИРОВАНИЯ ЖИРОВ

И ЖИРНЫХ КИСЛОТ

Предмет изобретения

Изобретение относи ся к производству катализаторов для гидрирования органических соединений, в частности жиров,и жирных кислот.

Известный катализатор для гидрирования жиров и жирных кислот, например жирных кислот соапстоков, представляющий собой выщелоченный сплав никеля и алюминия с добавлением 12 вес. /с молибдена в качестве промотора, обладает недостаточно высокой активностью и стабильностью.

С целью повышения активности и стабильности катализатора предлагается в качестве промотора вводить кальций и брать компоненты в следующем количестве (вес. Ъ):

Никель 48

Алюминий 50

Кальций 2

Пример 1. В предварительно прокаленный тигель емкостью 5 кг загружают 1 кг кусочков предварительно очищенного от примесей металлического алюминия, погружают тигель в муфельную печь, нагретую до 1000—

1100 С и после удаления шлака с поверхности расплавленного алюминия вводят в тигель 0,960 к г стружек металлического никеля.

Когда никель полностью расплавится и перемешается с алюм)инием, тигель вынимают из печи и, не допуская охлаждения, при постоянном перемешивании кварцевой палочкой вносят металлический кальций. Готовый расплав сливают в жестяной противень, быстро опускают в сосуд с холодной водой для формирования пористой структуры сплава, измельчают до размера 3 — 5 мм при ис5 пользовании в стационарном виде и до размера 0,25 мм при использовании в суспендированном состоянии и активируют выщелачиванием водным раствором едкого натра обычным способом.

i0 Пр и м ер 2. В лабораторном стеклянном реакторе гидрируют жирные кислоты хлопкового соапстока при атмосферном давлении, температуре 210 С, скорости подачи водорода

3 л/мин. Количество катализатора составляет

i5 2% от веса жирных кислот. Продолжительность процесса 180 мин.

Для определения стабильности гидрируют несколько порций (по 100 г} жирных кислот на одной и той же порции катализатора.

20 Для сравнения в идентичных условиях проводят опыты на никеле Ренея. Результаты опытов показывают, что на никеле Ренея гидрируется 200 г жирной кислоты, а на предлагаемом катализаторе 600 г, что гово25 рит о более высокой стабильности предлагаемого катализатора.

ЗО 1. Катализатор для гидрирования жиров и жирных кислот, например жирных кислот

388777 отличающийся тем, в следующем коли48

Составитель Е. Петухова

Корректоры: С. Сатагулова и Е. Хмелева

Техред Л. Грачева

Редактор Т, Шарганова

Заказ 2936!10 Изд. ¹ 834 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 соапстоков, представляющий собой выщелоченный сплав никеля и алюминия с добавлением промотора, отличающийся тем, что с целью повышения активности и стабильности катализатора, в качестве промотора взят кальций.

2. Катализатор по п. 1, что его компоненты взяты честве (вес. % ):

Никель

5 Алюминий

Кальций
