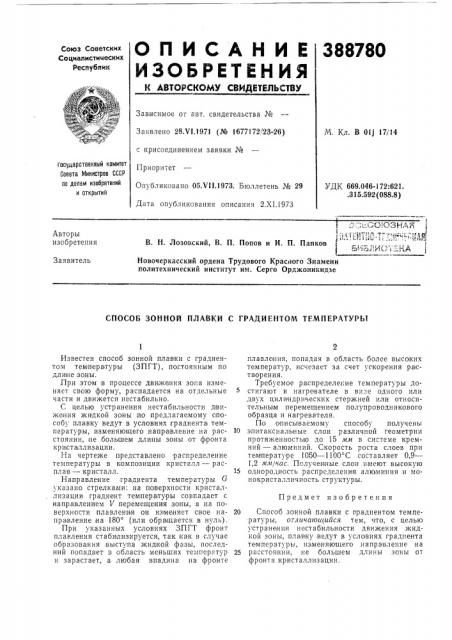

ОПИСАНИЕ
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
Я АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое or авт. свидетельства №
Заявлено 28Х1.197) (№ 1677172/23-26) с присоединением заявки №
Приоритет
Опубликовано 05.И1.1973, Бюллетень № 29
Дата опубликования описания 2.XI.1973
М. Кл. В 01j 17/14! осударственный комитет
Сонета Министрае СССР по делам изобретений и открытий
УДК 669.046-172:621. .315.592 (088.8) :. : . -.: O! ОЗНАЯ
В. Н, Лозовский, В. П. Попов и И. П. Папков
Б14яЛИ(. -КА
Новочеркасский ордена Трудового Красного Знамени политехнический институт им. Серго Орджоникидзе
Авторы изобретения
Заявитель
СПОСОБ ЗОННОЙ ПЛАВКИ С ГРАДИЕНТОМ ТЕМПЕРАТУРЫ
Предмет изобретения
Известен способ зонной плавки с градиентом температуры (ЗПГТ), постоянным по дл и не зоны.
При этом в процессе д вижания зона изменяет свою форму, распадается на отдельные части и движется нестабильно.
С целью устранения нестабильности движения жи|дкой зоны по предлагаемому способу плавку ведут в условиях градиента температуры, изменяющего направление на расстоянии, не большем длины зоны от фронта кристаллизации.
На чертеже представлено распределение температуры в композиции кристалл — расплав — кристалл.
Направление градиента температуры указано стрелками: íà поверхности кристаллизации градиент температуры совпадает с направлением V rпrеeр еeмMеerщrrеeнHиHя H з3оoнHbыr, а на поверхности плавления он изменяет свое напра вление на 180 (или обращается в нуль).
При указанных условиях ЗПГТ фронт плавления стабилизируется, так как в случае образования выступа жидкой фазы, последний попадает в область меньших температур и зарастает, а, любая впадина на фронте плавления, попадая в область более высоких температур, исчезает за счет ускорения pBlcтворения.
Требуемое распределение температуры достигают в нагревателе в виде одного или двух цилиндрических стержней или относительным перемещением полупроводникового образца и нагревателя.
По описываемому способу получены
10 элитаксиальные слои различной геометрии протяженностью до 15 мм в системе кремний — алюминий. Скорость роста слоев при температуре 1050 — 1100 С составляет 0,9—
1,2 мм/час. Пслученные слои имеют высокую
15 однородность распределения алюминия и монокристалличность структуры.
20 Способ зонной плавки с прадпентом температуры, отличающийся тем, что, с целью устранения нестабильности движения жидкой зоны, плавку ведут в условиях градиента температуры, изменяющего направление на
25 расстоянии, не большем длины зоны от фронта кристаллизации. о88780
