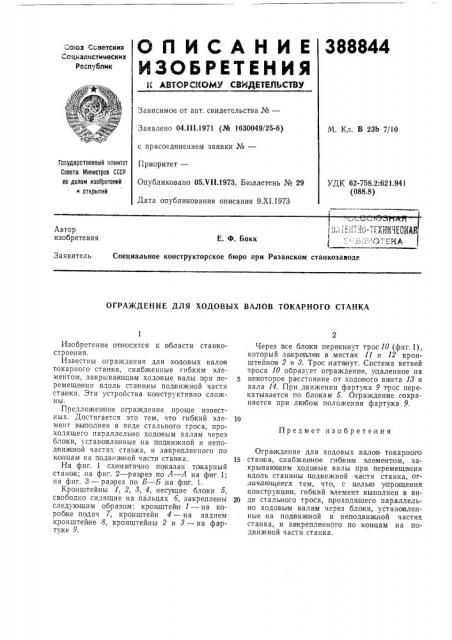

О Il И С А Н И Е 388844

ИЗОБРЕТЕНИЯ

11 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Окзз мв&тских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 04.111.1971 (№ 1630049/25-8) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 05.VII.1973. Бюллетень № 29

Дата опубликования описания 9.XI.1973

M. Кл. В 23Ь 7/10

Гасударственный комитет

Совета Министров СССР па делам изобретений и OTKpblTHH

УДК 62-758.2:621.941 (088.8) Автор изобретения

Е. Ф. Бокк

Заявитель

Специальное конструкторское бюро при Рязанском стаикозаводе

ОГРАЖДЕНИЕ ДЛЯ ХОДОВЫХ ВАЛОВ ТОКАРНОГО CTAHKA

Предмет изобретения

Изобретение относится к области станкостроения.

Известны огр аждения для ходовых валов токарного станка, снабженные гибким элементом, закрывающим ходовые валы п ри перемещении вдоль станины подвижной части станка. Эти устройства конструктивно сложны.

Предложенное ограждение проще известных. Достигается это тем, что гибкий элемент вьаполнен в виде стального троса, проходящего параллельно ходотовым валам через блоки, установленные на подвижной и непод винаной частя.; станка, и закрепленного по концам на поддвиж ной части станка.

На фиг. 1 схематично по казан токарный станон; на фиг. 2 — раз рез по А — А на фиг..1; на фиг. 3 — разрез по Б — Б на фиг. 1.

Кронштейны 1, 2, 8, 4, несущие блоки 5, свободно сидящие на пальцах 6, закреплены следующим об разом: кронштейн 1 — на короб ке по дач 7, кронштейн 4 — на заднем кронштейне 8, кронштейны 2 и 8 — на фартуке 9.

Через все бло ки перекинут трос10 (фиг.1), который закренлен в места х 11 и 12 кронштейно в 2 и 8. Трос натянут. Система ветвей троса 10 образует ограждение, удаленное на некоторое ра сстояние от ходового виконта 18 и вала 14. При движении фартука 9 трос пере. катывается по блокам 5. Ограждение сохраняется при любом положении фартука 9.

Ограждение для ходовых валов токарного

15 станка, снабженное гибки м элементом, закрывающим ходовые валы при пере мещанин вдоль станишны подвижной части станка, отличающееся тем, что, с целью у прощения ко нструкции, гибкий элемент вы полнен в ви20 де стального троса, проходящего параллельно ходовым валаам через блоки, установленные на под виж ной и неподвижной частях станка, и закрепленного по концам на по,движной части станка.

388844 с;й у

Редактор В. Дибобес

Заказ 2950/7 Изд. № 787 Тираж 888 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-S5, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель А. Гаврюшин

Техред Л. Грачева

Корректоры: Н. Стельмах и Л. Орлова
