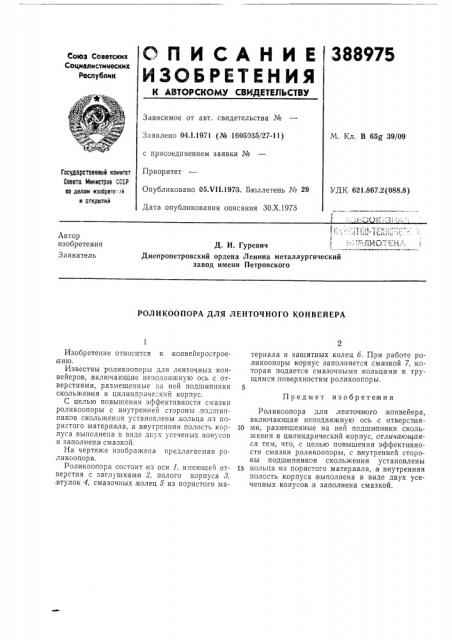

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.1.1971 (№ 1605035/27-11) М. Кл. В 65g 39/09 с присоединением заявки №

Приоритет

Гасударственный комитет

Совета Министрае СССР аа делам изобрете !М и аткрытий

Опубликовано 05Х1!.1973. Бюллетень ¹ 29

Дата опубликования описания ЗО.Х.1973

УДК 621.867.2(088.8) 1 Ф о . 1 jA

Д. И. Гуревич

Днепропетровский ордена Ленина металлургический завод имени Петровского

Автор изобретения

Заявитель

РОЛИКООПОРА ДЛЯ ЛЕНТОЧНОГО КОНВЕЙЕРА

Предмет изобретения

Изобретение относится к конвейерострое нию.

Известны роликоопоры для ленточных конвейеров, включающие неподвижную ось с отверстиями, размещенные на ней подшипники скольжения и цилиндрический корпус.

С целью повышения эффективности смазки роликоопоры с внутренней стороны,подшипников скольжения установлены, кольца,из пористого материала, а внутренняя полость корпуса выполнена в виде двух усеченых конусов и заполнена смазкой.

На чертеже изображена предлагаемая .роликоопора.

Роликоопора состоит из оси 1, имеющей отверстия с заглушками 2, полого корпуса 3, втулок 4, смазочных, колец 5 из пористого материала и защитных колец 6. При работе роликоопоры корпус заполняется .сма зкой 7, которая подается смазочными кольцами к трущимся поверхностям роликоопоры.

Роликоопора для ленточного конвейера, включающая неподвижную ось с отверстия10 ми, размещенные на ней подшипники скольжения и цилиндрический корпус, отличающаяся тем, что, с целью повышения эффективности смазки роликоопоры, с внутренней стороны подшипников .скольжения установлены

15 кольца из пористого материала, а внутренняя полость корпуса выполнена в виде двух усеченных конусов,и заполнена смазкой.

Я А

Составитель H. Кудрявцев

Техред T. Ускова

Редактор Г. Ивченкова

Корректоры Л Орлова и E. Хмелева

Заказ 2928;4 Изд. № 745 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
