Способ получения частично омыленных эмульсионных сополимеров винилацетата

Способ получения частично омыленных эмульсионных сополимеров винилацетата

Иллюстрации

Показать все

Реферат



"е"* "-. о " е =г

ПR16! iти ,г оttоя ;! о

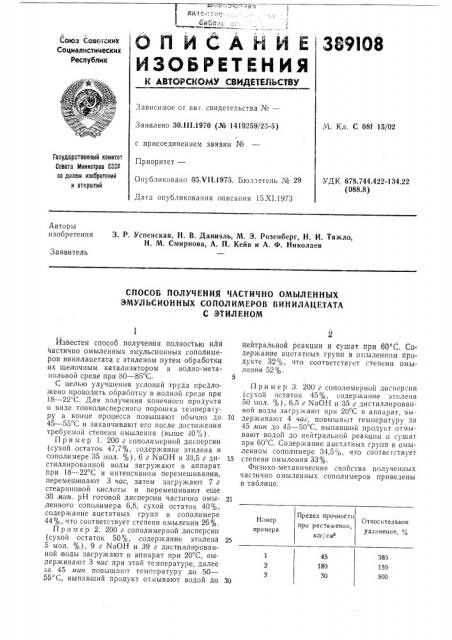

О П И С А Н И Е 389IOS Ок з СОВетских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕИЬСТВУ

Зависимое от авт. свидетельства №вЂ”.Ч. Кл. С 081 15/02

Заявлено 30.111.1970 (№ 1419259/23-5) / с присоединением заявки №

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий

Приоритет—

Опубликовано 05Л 11,1973. Бюллетень № 29

Дата опубликования описания 15.XI.1973

УДК 678.744.422-134,22 (088.8) Авторы изобретения

3. P. Успенская, H. В. Даниэль, М. Э. Розенберг, Н. И. Тяжло, H. М. Смирнова, А. П. Кейв и А. Ф. Николаев

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ЧАСТИЧНО OMblJIEHHblX

ЭМУЛЬСИОННЫХ СОПОЛИМЕРОВ ВИНИЛАЦЕТАТА

С ЭТИЛЕНОМ

Предел прочности

Номер примера

Относительное удлинение,,О при растяжении, кгс/ см

500

Известен способ полученйя полностью или частично омыленных эмульсионных сополимеров винилацетатя с этиленом путем обработки их щелочным катализатором в водно-метан ол ьн ой среде п р и 80 — 85 С:

С целью улучшения условий труда предло кено проводить обработку в водной среде при

18 †22. Для получения конечного продукта в виде тонкодисперсного порошка температуру в конце процесса повышают обычно до

45 — 55 C и заканчивают его после достижения требуемой степени омыления (выше 40%).

Пример 1. 200 г сополимерной дисперсии (сухой остаток 47,7%, содержание этилена в сополимере 35 мол. %), 6 г NaOH и 38,5 г дистиллированной воды загружают в аппарат при 18 — 22 С и интенсивном перемешивании, перемешивают 3 час, затем загружают 7 г стеариновой кислоты и перемешивают еще

30 ман, рН готовой дисперсии частично омыленного сополимера 6,8, сухой остаток 40%, содерхкание ацетатных групп в сополимере

44%, что соответствует степени омыления 26%.

Пример 2. 200 г сополимерной дисперсии (сухой остаток 50%, содержание этилена

5 мол. %), 9 г NaOH и 39 г дистиллированной воды загружают в аппарат при 20 С, выдерживают 3 час при этой температуре, далее зя 45 мин повышают темгературу до 50—

55 С, выпавший продукт отмывают водой до йейтральной реакции и сушат при 60 C. Со= держание ацетатных групп в омыленном продукте 32%, что соответствует степени OMhl" ления 52%

11 р и м е р 3. 200 г сополпмерной диспе1)спн (сухой остаток 45%, содержание этилена

50 мол. %), 6,5 г NaOH» 35 г дистиллированной воды загружают при 20 С в аппарат, вы10 держивают 4 час, повыша от температуру за

45 лшн до 45 — 50 С, выпавший продукт отмывают водой до нейтральной реакции и сушат при 60 С. Содержание ацетатных групп в омыленном сополимере 34,5%, что соответствует

15 степени омыления 33%.

Физико-механические свойства полученных частично омыленных сополимеров приведены в таблице.

Предмет изобретения

Составитель В. Айзнкович

Техред 3. Тараненко

Корректоры: А. Николаева и Е, Давыдкина

Редактор Т. Шарганова

Заказ 3122 20 Изд. № 793 Тираж 551 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2

1. Способ получения частично омыленных эмульсионных сополимеров винилацетата с этиленом путем обработки нх щелочным катализатором, отличающийся тем, что, с целью улучшения условий труда, обработку проводят в водной среде при 18 — 22 С.

2. Способ по п. 1, отличающийся тем, что, с целью получения продукта в виде тонкоди5 сперсного порошка, в конце процесса температуру повышают до 45 — 55 С.
