Реферат

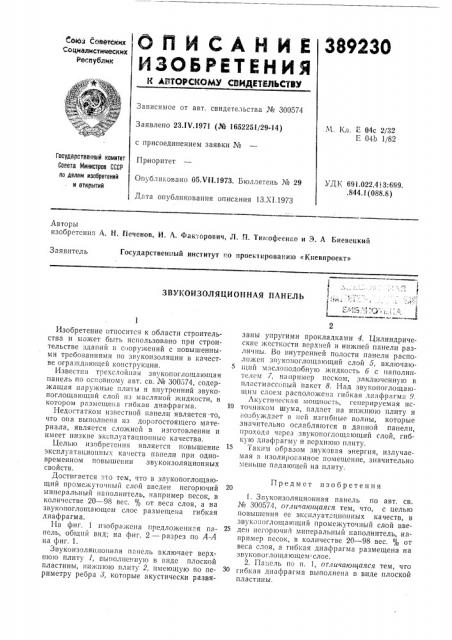

О П Й (: А Н И Е З892ЗО

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .бюз Советских

Социалистимеских

Республик

Зависимое от авт. свидетельства № 300574

Заявлено 23ЛЧ.1971 (№ 1652251/29-14) с присоединением заявки №

Приоритет

Опубликовано 05.VII.1973. Бюллетень № 29

Дата опубликования описания 13.XI.1973

М. 1(л. Е 04с 2/32

Е 04b 1/82

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УД1(691.022А13:699. .844.1(088.8) Авторы изобретения А. H. Г1еченов, И. А. Факторович, Л. Г1. Тимофееико и Э. А Еиевецкий

Государственный институт ".о проектировани1о «1(иевпроект»

Заявитель

ЗВУКОИЗОЛЯЦИОННАЯ ПАНЕЛЬ

Предмет изобретения

Изобретение относится к области строительства и может быть использовано при строительстве зданий и спору>кений с повышенными трсбозапиями по звукоизоляции в качестве огра>кдлющей конструкции.

Извест1га трехслойная звукопоглощающая панель по основному авт. св. № 300574, содер>кащая нару>кпыс плиты и внутренний звукопоглощающпй слой пз масляной жидкости, в котором размещена гибкая диафрагма.

Недостатком известной панели является.то, что опа выполнена из дорогостоящего материала, является сложной в изготовлении и имеет низкие эксплуатационные качества.

Целью изобретения является повышение эксплултяционных KBчеств плпсли при Одновременном повышении звукоизоляционных свойств.

Достигается эоо тем, что в звукопоглощающий промежуточный слой введен негорючий минеральный паполнитель, например песок, в количестве 20 — 98 вес. % от веса слоя, а на звукопоглощающем слое размещена гибкая диафрагма.

На фиг. 1 изображена предложенная пл- 25 пель, оощпй вид; на фиг. 2 — разрез по А-А на фиг. 1.

Звукоизоляционная панель включает верхшо1о плиту /, выполненную в виде плоской пластины, нижнюю плиту 2, имеющую по периметру ребра 8, которые акустически развязаны упругими прокладками 4. Цилиндрические жесткости верхней и нижней панели различны. Во внутренней полости панели расположен звуконоглощл1ощий слой 5, включающий м:1слоподобну10 жидкость 6 с наполнителсм 7, например песком, заключенную в пллстмассогый пакет 8. Над звукопоглощающим слоем расположена гибкая диафрагма 9.

Акустическая мощность, гсперируемая источником шумя, падает ня нп>кн1010 плиту и возоуждлет в пей изгпбпые волны, которые значительно ослабляются в данной панели, проходя через звукопоглощ",þùèé слой, гибкую диафрагму и верхнюю плиту.

Таки;1 образом звуковая энергия, излучаемая в изолированное помещение, значительно меньше плдаю1цей на плиту.

1. Звукоизоляционная панель по авт, св. № 300574, отличающаяся тем, что, с целью повышения ее эксплуатационных качеств, в звуконогл01ця1ощии проме>куточныи слОи Введен псгорючий минеральный наполнитель, например песок, в количестве 20 — 98 вес. % от веса слоя, а гибкая диафрагма размещена на звукопоглощающем слое.

2. Панель по п. 1, отличающаяся тем, что гибкая диафрагма выполнена в виде плоской пластины.

389230
