389305

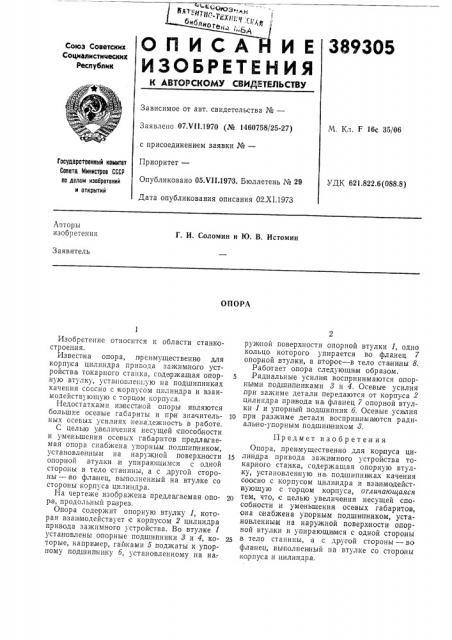

ОПИС ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиих

Социалистических

Рестгубпик

Зависимое от авт. свидетельства №вЂ”

Заявлено 07.Vll.1970 (№ 1460758/25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 05.Vll.197 3. Бюллетень № 29

Дата опубликования описания 02.XI.1973

M. Кл. F 1бс 35/06

Государственный комитет

Сов8та Министрае СССР пр делам изобретвиий и открытий

УДК 621.822.6(088.8) Авторы изобретения

Г. И. Соломин и Ю. В. Истомин

Заявитель

ОПОРА

Изобретение относится к области станкостроения.

Извест на опора, преимущественню для корпуса цилиндра привода зажимного устройства, токарного станка, содержащая опорную втулку, устаиовленную на подшипниках качения соссно с корпусом цилиндра и взаимодействующую с торцом корпуса, Недостатками известной опоры являются большие осевые габариты и при значительных осевых усилиях:ненадежность в работе.

С целью увеличения несущей способ ности и уменьшения осевых габаритов предлагаемая опора снабжена упорным подшипником, установленным на наружной поверхно|сти опорной втулки .и упирающимся с одной стороны в тело станины, а с другой стороны — во фла нец, выполненный на втулке со стороны корпуса цилиндра.

На чертеже изображена предлагаемая опора, продольный раерез.

Опора содержит опорную. втулку 1, которая взаимодействует с корпусом 2 цилиндра привода зажимного устройства. Во втулке 1 установлены опорные подшипники 8 и 4, которые, например, гайками б поджаты к упорному подшипнику б, установленному на на; ружейной поверхности опорной втулки 1, одно кольцо, которого упирается во фланец опорной втулки, а второе †тело станины 8.

Работает опора следующи м образом.

Радиальные усили я воспринимаются опорFIbIiMH подшипниками 8 и 4. Осевые усилия при зажиме детали передаются от корпуса 2 цилиндра привода на фланец 7 опорной втулки 1 и упорный подшипник б. Осевые усилия тp при разжиме детали воспринимаются радиаль но-упорным подшипником т .

Предмет изобретения

Опора, преимущественно для корлуса цили ндра привода зажи много устройства токарногю станка, содержащая опорную втулку, установленную на, подшипниках качения соосно с корпусом цилиндра и вза имодействующую с торцом корпуса, отличающаяся тем, чтю, с целью у.величения несущей способности и уменьшения осевых габаритов, она снабжена упорным подшипником, установленным на наружной поверхности опорной втулки и упирающимся с одной стороны в тело станины, а с другой стороны — во фланец, вы полненыый на втулке со стороны корпуса .и цилиндра.
