Муфта
Иллюстрации
Показать всеРеферат

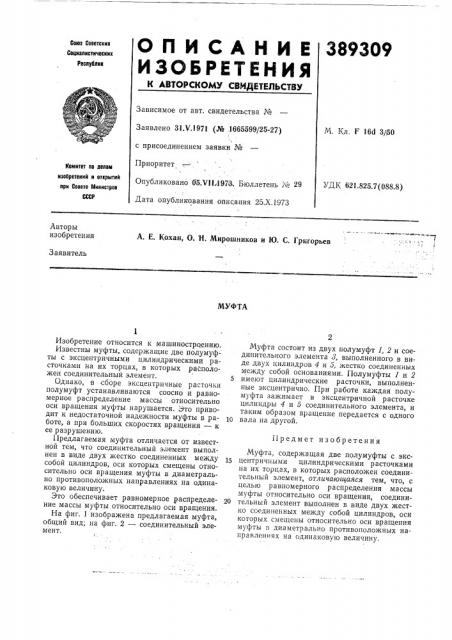

ОГ1ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
389309
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 31.Ч.1971 (¹ 1665599/25-27) М. Кл. F 16d 3/50 с присоединением заявки №
Приоритет
Опубликовано 65.Ч11..1973. Бюллетень № 29
Дата опубликования описания 25.Х.1973
Комитет ло делам изобретений и открытий при Совете теииистроо
СССР
УДК 621.825.7(088.8) Авторы изобретения
А. Е. Кохан, О. Н. Мирошников и Ю. С. Григорьев
Заявитель
МУФТА
Муфта состоит из двух полумуфт 1, 2 и соединительного элемента 8, выполненного в виде двух цилиндров 4 и 5, жестко соединенных между собой основаниями. Полумуфты 1 и 2
5 имеют цилиндрические расточки, выполненные эксцентрично. При работе каждая полумуфта зажимает в эксцентричной расточке цилиндры 4 и б соединительного элемента, и таким образом вращение передается с одного
10 вала на другой.
Муфта, содержащая две полумуфты с экс15 центри шыми цилиндрическими расточками на их торцах, в которых расположен соединительный элемент, отличаюшаяся тем, что, с целью равномерного распределения массы муфты относительно оси вращения, соедини20 тельный элемент выполнен в виде двух жестко соединенных между собой цилиндров, оси которых смещены относительно оси вращения муфты в диаметрально противоположных направлениях на одинаковую величину.
Изобретение относится к машиностроению.
Известны муфты, содержащие две полумуфты с эксцентричными цилиндрическими расточками на их торцах, в которых расположен соединительный элемент.
Однако, в сборе эксцентричные расточки полумуфт устанавливаются соосно и равномерное распределение массы относительно оси вращения муфты нарушается. Это приводит к недостаточной надежности муфты в работе, а при больших скоростях вращения — к ее разрушению.
11редлагаемая муфта отличается от известной тем, что соединительный элемент выполнен в виде двух жестко соединенных между собой цилиндров, оси которых смещены относительно оси вращения муфты в диаметрально противоположных направлениях на одинаковую величину.
Это обеспечивает равномерное распределение массы муфты относительно оси вращения.
На фиг. 1 изображена предлагаемая муфта, общий вид; на фиг. 2 — соединительный элемент.
Предмет изобретения
389309
Фиг. 1
Фиг 2
