Реферат

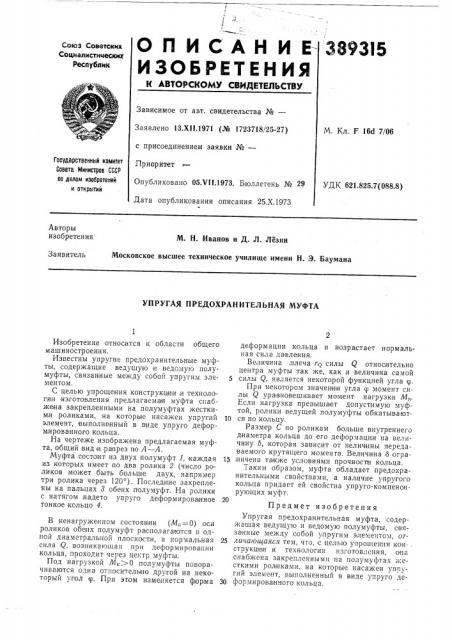

ОПИСАНИЕИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 13.XII.1971 (№ 1723718/25-27) с присоединением заявки №вЂ” .Приоритет

Опубликовано 05."т/Н.1973. Бюллетень № 29

Дата опубликования описания 25.Х.1973

М. Кл. F 160 7/06

Гасударственный комитет

Совета Министров СССР ао делам иообретений и открытий

УДК 621.825.7(088.8) Авторы изобретения

М. Н. Иванов н Д. Л. Лезин

Московское высшее техническое училище имени Н. Э. Баумана

Заявитель

УПРУГАЯ П РЕДОХРАН И ТЕЛЬНАЯ МУФТА

Изобретение относится к области общего машиностроения.

Известны упругие предохранительные муфты, содержащие ведущую и ведомую полумуфты, связанные между собой упругим элеме.нтом.

С целью упрощения конструкции,и технологии изготовления предлагаема я муфта снабжена закрепленными на полумуфтах жесткими роликами, на которые насажен упругий элемент, выполненный в виде упруго деформированного кольца.

На чертеже изображена предлагаемая муфта, общий,вид и ра зрез по А — А.

Муфта состоит из двух полумуфт 1, каждая из которых имеет по два ролика 2 (число роликов может быть больше двух, например три ролика через 120 ). Последние закреплены на пальцах 8 обеих полумуфт. На ролики с натягом, надето упруго деформированное тонкое кольцо 4.

В ненагруженном состоянии (М,-,=О) оси роликов обеих полумуфт ра сполагаются в одной диаметральной плоскости, а нормальная сила Q, возникающая при деформировапии кольца, проходит через центр муфты.

Под нагрузкой Af) 0 полумуфты поворачиваются одна относительно другой на некоторый угол ср. При этом изменяется флор ма деформации кольца и возрастает нормальная сила давления.

Величина,плеча rq силы Q относительно центра муфты так же, как,и величина самой

5 силы Q, является некоторой функцией угла ср.

При некотором значении угла;р момент силы Q уравновешивает момент .нагрузки М„.

Если нагрузка превыша ет допустимую муфтой, ролики ведущей полумуфты обкатывают10 ся по кольцу.

Размер С по роликам больше внутреннего диаметра кольца до его деформации на величину б, которая зависит от величины передаваемого крутящего момента. Величина б огра15 HH÷åíà та кже условиями прочности кольца.

Таким образом, муфта обладает предохранительными свойствами, а наличие упругого кольца придает ей свойства упруго-компеноирующих муфт.

Предмет изобретения

Упругая предохранительная муфта, содержащая ведущую и ведомую полумуфты, связа нные между собой упругим элементом, от25 личаюитаясл тем, что, с целью упрощения кон- .

&El a снабжена закрепленными на полумуфтах жесткими роликами, на которые насажен упругий элемент, выполненный в виде упруго де30 формированного кольца.

389315

A-А
