Реферат

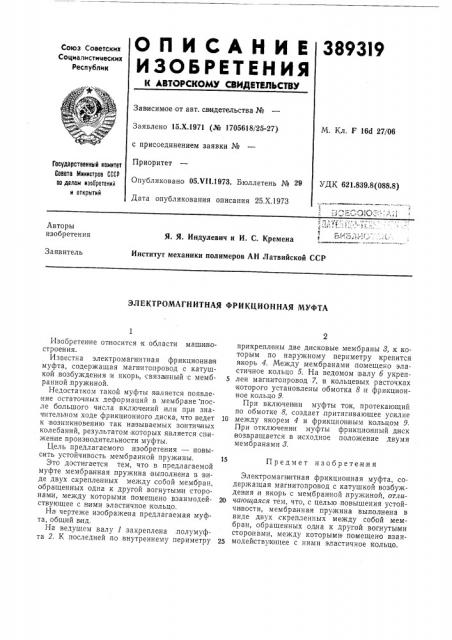

ОПИСАНИЕ 3893!9

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. F 16d 27/06

Заявлено 15.Х.1971 (№ 1705618/25-27) с присоединением заявки №

Приоритет

Опубликовано 05Х1!.1973. Бюллетень № 29

Дата опубликования описания 25.Х.1973

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий

УДК 621.839.8(088.8) I II

Авторы изобретения з

Я. Я. Индулевич и И. С. Кремена

Заявитель

Институт механики полимеров АН Латвийской ССР

ЭЛЕКТРОМАГНИТНАЯ ФРИКЦИОННАЯ МУФТА

Изобретение относится к области машиностр о ен ия.

Известна электромагнятная фрикционна я муфта, содержащая магнитопровод с катушкой .возбуждения и якорь, связанный с мембранной:пружиной.

Недостатком такой муфты является появление остаточных деформаций в мембране после большого числа включений или при значительном ходе фрикц ионного диска, что ведет к возникновению так называемых зонтичных колебаний, результатом которых является снижение производительности муфты.

Цель предлагаемого изобретения — повысить устойчивость мембранной пружины.

Это достигается тем, что в предлагаемой муфте мембранная пружина, выполнена в виде двух скрепленных между собой мембран, обращенных одна к другой вогнутыми сторонами, между которыми помещено взаимодействующее с ними эластичное кольцо.

На чертеже изображена предлагаемая муфта, общий вид.

На ведущем валу 1 закреплена,полумуфта 2. К последней по внутреннему периметру прикреплены две дисковые мембраны 3, к которым по наружному периметру крепится якорь 4. Между мембранами помещено эластичное кольцо 5. На ведомом валу 6 укреп5 лен магнитопровод 7, в кольцевых расточках которого установлены обмотка 8 н фрикционное кольцо 9.

При включении муфты ток, протекающий по обмотке 8, создает, притягивающее усилие

10 между якорем 4 и фрикцио н ным кольцом 9.

При отключении муфты фрикционный диск возвращается в исходное положение двумя мембранами 8.

15 Предмет изобретения

Электромагнитная фрикционная муфта, содержащая магнитопровод с катушкой возбуждения и якорь с мембранной .пружиной, отли20 чающаяся тем, что, с целью повышения устойчивости, мембранная пружина выполнена в виде двух,скрепленных между собой мембран, обращенных одна к другой вогнутыми сторонами, между которыми помещено взаи25 модей ствующее с ними эластичное кольцо.
