Реферат



389447

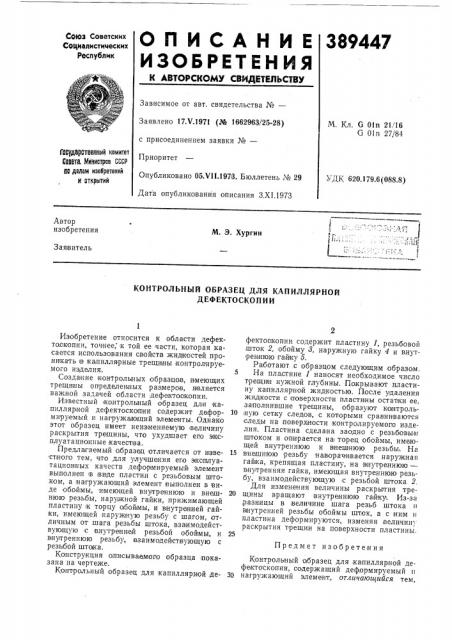

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОЮЗ Советских

СОЦивлистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 17 1/.1971 (№ 1662963/25-28) с присоединением заявки №вЂ”

Приоритет

Опубликовано 05.VI I.1973. Бюллетень № 29

Дата опубликования описания З.XI.1973

М. Кл. G 01п 21/16

G 0ln 27/84

Гввударвтвеннь! и комитет

СееВИ МИИистрое СССР

M делам изобретений

M gTKPblTHA

УДК 620.179.6(088.8) Автор изобретения

M Э. Хурги

Заявитель

КОНТРОЛЬНЫЙ ОБРАЗЕЦ ДЛЯ КАПИЛЛЯРНОЙ

ДЕФЕКТОСКО П И И

Изобретение относится к области дефектоскопии, точнее, к той ее части, которая касавтся использования свойств жидкостей проникать в капиллярные трещины контролируемого изделия. 5

Создание контрольных образ цов, и меющих трещины определенных размеров, является важной задачей области,дефектоскопии.

Известный контролыный образец для капиллярной дефектоскопии содержит дефор- 10 мируемый и нагружаютций элементы. Однако этот образец имеет неизменяемую величину раскрытия трещины, что ухудшает erо эк сплуатационные качества.

Предлагаемый образец отличается от изве- 15 стоного тем, что для улучшения его экодлуатационных качеств дефор мируемый элемент выполнен в ви де пластин с резьбовым што.ком, а нагружающий элемент выполнении в виде обоймы, имеющей внутреннюю и внеш- 20 нюю резьбы, нару жной гайки, прижимающей пластину IK торцу обоймы, и внутренней гайки, имеющей наружную резьбу с шагом, отличным от шага резьбы штока, вза имодействующую с внутренней резьбой обоймы, и 25 вн ITpeHHIoIQ резьбу, взаимодействующую с резьбой штока.

Ко|нструкция описываемопо образца показана на чертеже.

K0 íòð0ëüíûé образец для капиллярной де- 30

2 фектоокопии. содержит пластину 1, резьбовой ,шток 2, обойму 8, наружную гайку 4 и внутреннюю га,йорку 5.

Ра ботают,с образцом следующим образом.

На пластине 1 наносят необходимое число трещин нужной глубины. Покрывают пластину капиллярной жидкостью. После удаления жид кости с поверхности пластичны останки ее, заполонившие трещины, образуют контрольную сетку следов, с которыми сравниваются следы на поверхности контролируемого изделия. Пластина сделана. заодно с резьб овым штоком и опирается на торец обоймы, имеющей внутреннюю и в нешнюю резьбы. На внешнюю резьбу наворачивается наружная гайдука, крепящая пластину, на в нутреннюю— внутренняя гайка, имеющая внутреннюю резьбу, взаимодействующую с резьбой штока 2.

Для изменения величины раскрытия трещины вращают внутреннюю гафийку. Из-за ,разницы в;величине шага резьб штока и в нутренней резьбы обоймы шток, а с IHHM u пластина деформируются, изменяя величин. раскрытия трещин на поверхности пластины.

Предмет изобретения

Контрольный о бразец для капиллярной дефектоскопии, содержащий деформируемый н натружающий элемент, отличающийся тем, 389447

Составитель А. Кузнецов

Редактор Л. )Кавороикова Техред 3. Тараиеико Корректор В. Федулова

Заказ 2842/13 Изд. № 748 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 что, с целью улучшения его эксплуатационных казачеств, де фор мируемый элемент вы полнен в виде пластины с резьбовым штоком, а,нагружающий элемент выполнен в виде обой|мы, и мею щей .внутреннюю и внешнюю резьбы, наружной гайки, прижимающей пластину,к торцу обоймы, и внутренней гайки, имеющей наружную резьбу с шагом, отличным от шага резьбы штока,,взаимодей ствую:щую с внутрен ней резь бой об ой|мы, и внутреннюю резьбу, взаимодействующую с резьбой штока.
