Регулятор давления жидких сред с твердыми разделителями

Регулятор давления жидких сред с твердыми разделителями

Иллюстрации

Показать все

Реферат



389493

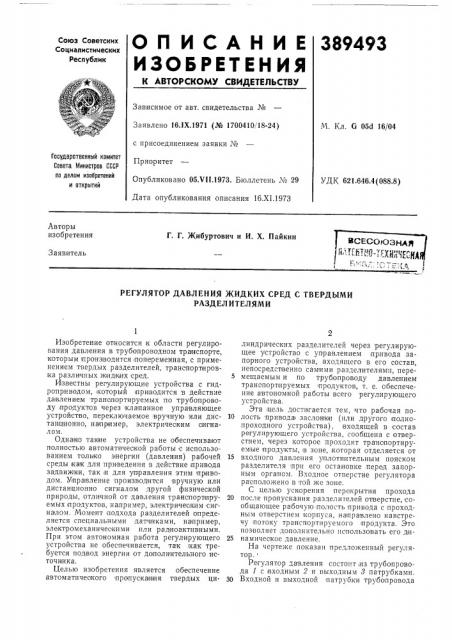

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.1Х.1971 (№ 1700410i18-24) с присоединением заявки №

Приоритет

Опубликовано 05ХП.1973. Бюллетень ¹ 29

Дата опубликования описания 16.Х1.1973

М. Кл. G 05d 16/04

Государственный комитет

Совета Министров СССР па делам изабретений и открытий

УДК 621.646.4(088.8) Авторы изобретения

Г. Г. Жибуртович и И. Х. Пайкин

Заявитель

РЕГУЛЯТОР ДАВЛЕНИЯ ЖИДКИХ СРЕД С ТВЕРДЫМИ

РАЗДЕЛИТЕЛЯМИ

Изобретение относится к области регулир ования давления в трубопроводном тра и спорте, которым производится,попеременная, с применением твердых разделителей, транспортировza различных ж идюих сред.

Известны репулирующие устройства с гидроприво дом, который приво дится в действие давлением транспортируемых по трубопроводу продуктов через клапанное управляющее устройство, переключаемое вручную или дистанц ионно, на пр имер, электрическим сигналом.

Одна ко таюие устройства не обеспечивают полностью автоматической работы с использованием толь ко энергии (давления) рабочей среды ка к для приведения в действие привода задвижки, так и для у1правления этим пр иводом. У правление производится вручную или дистанционно сигналом другой физической природы, отличной от давления транспортируемых продуктов, например, электрическим сигна лом. Момент подхода разделителей определяется специальными датчиками, например, электромеханическими или радиоактивными.

При этом автономная работа регулирующего устройства не обеспечивается, так, как требуется подвод энергии от до полнительного источн ика.

Целью изобретения является обеспечение автоматического пропуска н ия твердых цилиндрических разделителей через регулирующее устройство с управлением привода запорного устройства, входящего в его состав, непосредственно самими разделителямп, пере5 мещаемым и по трубопроводу давлением транспортируемых продуктов, т. е. обеспечение автономной работы всего регулирующего устройства.

Эта цель достигается тем, что рабочая по10 лость привода заслонками (или другого |полнопроходного устройства), входящей в состав регулирующего устройства, сообщена с отверстием, через которое проходят транспортируемые продукты, в зоне, .которая отделяется от

15 входного давления у1плотнительным пояском разделителя при его остановке перед запорным органом. Входное отверстие регулятора расположено в той же зоне.

С целью ускорения перекрытия прохода

20 после пропускания разделителей отверстие, сообщающее рабочую полость привода с проходным отверстием корпуса, на правлено навстречу потоку транспортируемого продукта. Это позволяет дополнительно использовать его ди25 намичес кое давление.

На чертеже показан предложенный регулятор.

Регулятор давления состоит из трубопровода 1 с входным 2 и выходным 8 патрубками.

50 Входной и выходной патрубки трубопровода

389493

45 сообщены патрубками 4 и 5, между которыми установлен корпус 6 ic регулирующим ортаном 7. Регулирующий орган связали с мембранньгм силовым элементом 8. Полость 9 под элементом 8 сообщена с выходным патрубком 8. На элемент 8 действует усилие пружины 10, посредством которой производится настройка регулятора на поддержание требуемого давления.

В трубопроводе 1, имеющем уплотнительную поверхность 11, расположена заслонка И, связанная шторком 18 с поршнем 14, которые уплотнены относительно цилиндра 15. Пружвна 16 расположена| в полости цилиндра 15, которая сообщена с атмосферой. Рабочая полость 17 цилиндра сообщена каналом 18 с входным патрубком 2. Канал 18 в месте соединения с патрубком 2 наклонен навстречу направлению подачи среды.

Ра|зделитель 19 имеет уплотнительный поясок 20 (разделитель показан в положении его остановки,перед:заслонкой 12).

Регулирующее устройство работает следующим образом.

При выходе на заданный режим.

Давление,поступает через канал 18 в полость

17 и, воздействуя на поршень 14, перемещает заслонку 12. При этом прямой проход среды из патрубка 2 в па трубок 8 перекрывается.

После полного перекрытия прохода среда inoступает из патрубка 2 в патрубок 8 через патрубки 4;и 5. По мере повышения давления после регулятора и соответственно в полости

9 силовой элемент 8, сжимая пружину 10, перемещает регулирующ|ий орган 7 к седлу, Перемещение .прекращается, когда давление за регулирующим устройством достигает заданной величины.

В режиме регулирования. При изменении отбора среды с трубопроводе за регулирующ им устройством давление после него отклоняется до номинальной вел ичиHbI. Соответственно изменяется давление в полости 9.

Пружина 10 перемещает силовой элемент 8 и регулирующий орган 7 в сторону увеличения или уменьшения открытого прохода. Поступление среды за регулятор изменяется, давление за ним восстанавливается, приближаясь

Зо к номинаиьному. При достижении давлением заданной величины равновесие в регуляторе восстанавливается.

В режиме пропускания разделител е й. При вхождении разделителя 19 во входной патрубок 2 он у пирается в заслонку

12, которая за крыта давлением среды íà inepшень 14. Уплотн ительный,поясок 20 разделителя 19 перекрывает поступление среды под давлением магистрального трубопровода в канал 18 и патрубок 4. Давление в,канале 18 и в полости 17 понижается. Под действием пружины 16 за слонка 12 перемещается, открывая проход разделителю. При этом среда, находящаяся в полости 17, вытесняется через отверстие 18, патрубки 4 1и 5 в трубопровод за регулирующее устройство.

После .прохождения разделителя 19 из патру бка 2 в патрубок 8 давление напорного трубопровода вновь нападает через отверстие

18 в полость 17 и перемещает заслонку 12 до за крытого положения. Одновременно сжимается пружина 16, аккумулируя энергию для открытия заслонки ар и подходе следующего разделителя.

Подключение .канала 18 в месте входа в корпус навстречу на|правлению потока среды ,позволяет иапользоBBITb динамическое давление потока среды, следовательно, повысить скорость закрытия заслонки. Это уменьшает заброс давления за регулятором в период пропускания за него разделителя.

Предмет изобретения

Регулятор давления жидких сред с твердыми разделителями, содержащий трубопровод с входным и выходным патрубками с установленной в нем заслонкой, связанной с гидроприводом, соединенный с входным и выходным патрубком корпуса с расположенным в нем:регулирующим органом, отличающийся тем, что, с целью расширения фужкц иональных возможностей, рабочая полость гидропр ивода соединена,с входным патрубком а<орпуса, который отделяется твердым разделителем QT входного патруб ка трубопровода, 389493
