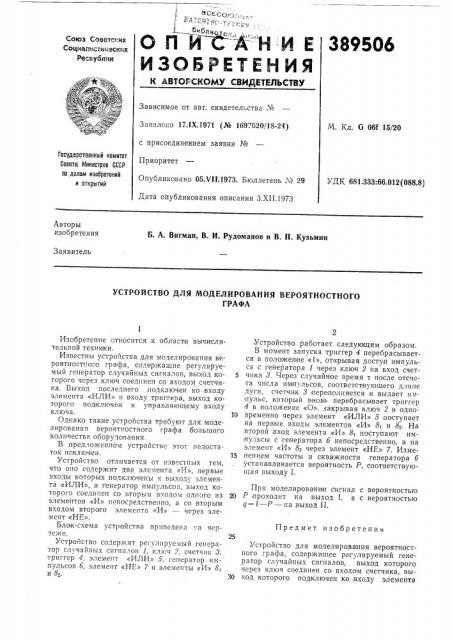

О П И Й А "Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М. Кл. G 06f 15/20

Заявлено 17.IX.1971 (№ 1697620/18-24) с присоединением заявки №

Приоритет

Опубликовано 05.VII.1973. Бюллетень ¹ 29

Дата опубликования описания З.XII.1973

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий

УДК 681.333:66.012 (088.8) Авторы изобретения

Б. А. Вигман, В. И. Рудоманов и В. П. Кузьмин

Заявитель

УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ВЕРОЯТНОСТНОГО

ГРАФА

Предмет изобретения

Изобретение относится к области вычислительной техники.

Известны устройства для моделирования вероятностно"o графа, содер>кашне регулируемый генератор случайных сигналов, выход которого через ключ соединен со входом счетчика. Выход последнего, подключен ко;входу элемента «ИЛИ» н входу триггера, выход которого подключен к управляющему входу ключа.

Однако такие устройства требуют для моделирования вероятностного графа большого количества оборудования.

В предло>кенном устройстве этот недостаток исключен.

Устройство отличается от известных тем, что OIIO содержит два эле лента «1Л», первые зходы которых подключены к выходу элемента «ИЛИ», и генератор импульсов, выход которого соединен со вторым входом одного из элементов «И» непосредственно, а со вторым входом второго элемента «И» — через элемент «НЕ».

Блок-схема устройства прпведепа .:а чертеже.

Устройство содер>кит регулируемый генератор случайных сигналов 1, ключ 2, счетчик 8, триггер 4, элемент «ИЛИ» б, генератор импульсов б, элемент «НЕ» 7 и элементы «И» Bi и 8з.

Устройство работает следующим образом.

В момент запуска триггер 4 перебрасывается в положение «1», открывая доступ импульса с генератора 1 через, ключ 2 на вход счет5 чика 3. Через случайное время т после отсчета числа им пульсов, соответствующего д;ише дуги, счетчик 8 переполняется и выдает импульс, который вновь, перебрасывает триггер

4 в положение «О», закрывая ключ 2 и одно10 временно через элемент «ИЛИ» б поступает на первые входы элементов «И» 8i и 8з. На второй, вход элемента «И» 8i поступают импульсы с генератора б непосредственно, а на элемент «И» 8з через элемент «НЕ» 7. Изме15 пением частоты и скважности генератора б устанавливается вероятность Р, соответствующая выходу 1.

При моделированиями сигнал с вероятностью

20 Р проходит на,выход I, а с вероятностью

q=1 — Р— на выход II.

Устройство для моделирования вероятностного графа, содержащее регулируемый генератор случаиных сигналов, выход которого через ключ соединен со входом счетчика, вы30 ход которого подключен ко,входу элемента

Выход

Выход ll

Составитель Г. Сорокин

Техред T. Курилко

Корректор М. Лейзерман

Редактор Л. Утехина

Заказ 3210/10 Изд. № 756 Тираж 547 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

«ИЛИ» и входу триггера, выход которого подключен к управляющему входу ключа, отлииаюи ееся тем, что, с целью упрощения устрой ства, оно содержит два элемента «И», первые входы которых подключены к выходу элемента «ИЛИ», и генератор импульсов, вы ход которого соединен со вторым входом одного из элементов «И» непосредственно, а со вторым входом второго элемента «И» — че5 рез э цемент «НЕ»
