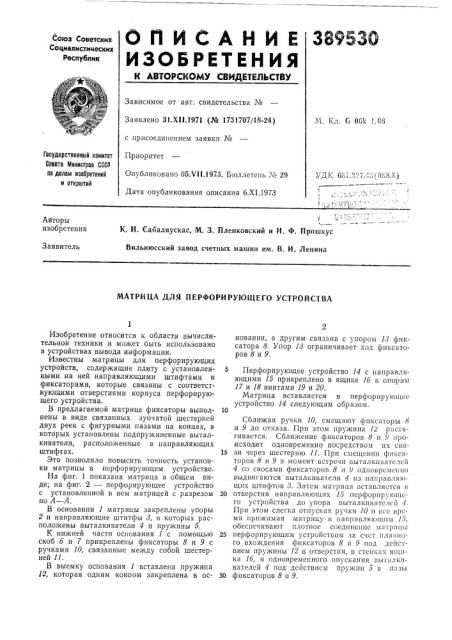

38953Î

0 Л И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских.

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено .31.XI1.1971 (№ 1731707/18-24) с присоединением заявки №

Приоритет

Опубликовано 05.VI I.197t3. Бюллетень ¹ 29

Дата опубликования описания 6.XI.1973

М. Кл. С ОЯ 06

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УД 1 08; 3:7.4,> (0<" 8.6) > »

Авторы изобретения

К. И. Сабаляускас, М. 3. Плеиковский и И. Ф. Прошкус

Вильнюсский завод счетных машин им. В. И. Ленина

Заявитель

МАТРИЦА ДЛЯ ПЕРФОРИРУЮЩЕГО УСТРОЙСТВА

Изобретение относится к области вычислительнои техники и может быть использовано в устройствах вывода информации.

Известны матрицы для перфорирующих устройств, содержащие плиту с установленными на ней направляющими штифтами и фиксаторами, которые связаны с соответствующими отверстиями корпуса перфорирующего устройства.

В предлагаемой матрице фиксаторы выпол. иены в виде связанных зуочатой шестерней двух реек с фигурными пазами на концах, в которых установлены подпружиненные выталкиватели, расположенные в направляющих штифтах.

Это позволило повысить точность установки матрицы в перфорирующем устройстве.

На фиг. 1 показана матрица в общем виде; на фиг. 2 — перфорирующее устройство с установленной в нем матрицей с разрезом по А — А.

В основании 1 матрицы закреплены упоры

2 и направляющие штитфы 8, в которых расположены выталкиватели 4 и пружины 5.

К нижней части основания 1 с помощью скоб б и 7 прикреплепы фиксаторы 8 и 9 с ручками 10, связанные между собой шестерней 11.

В выемку основания 1 вставлена пружина

12, которая одним концом закреплена в основании, а другим связана с упором 18 фиксатора 8. Упор 18 ограничивает ход фиксаторов8и9.

Перфорирующее устройство 14 с направляющими 15 прикреплено в ящике lб к опорам

17 и 18 винтами 19 и 20.

Матрица вставляется в перфорирующее устройство 14 следующим образом.

Сближая ручки 10, смешают фиксаторы 8 и 9 до отказа. Прп этом пружина 12 растя гивается. Сбли кение фиксаторов 8 и 9 про,исходит одновременно посредством их свя15 зи через шестерню 11. При смещении фикса. торов 8 и 9 в момент встречи г>ыталки»ателсй

4 со скосами фиксаторов 8 и 9 одновременно выдвигаются выталкиватели 4 нз направляющих штифтов 3, Затем матрица вставляется»

20 отверстия направляющих 15 псрфорнруюшсго устройства до упора выталкп»атслей:1.

При этом слегка отпуская ручки 10 п»сс «ремя прпжимая матрицу к паправлякпцнм 15, обеспсчивают плотное соединение матрицы

25 перфорирующим устройством за с IcT плавного вхождения фиксаторов 8 и 9 под действием пружины 12 в отверстия, в стенках ящика lб, и одновременного опускания выталкпвателей 4 под действием пружин 5 в пазы

30 фиксаторов 8 и 9.

При снятии матрицы с перфорирующего устройства выполняют те же операции, что и прп се установке.

Предмет изобретения

Матрица для псрфорирующего устройства, содержащая плиту с установленными на ней направляющими штифтами и фиксаторами, 389530 которые связаны с соответствующими отверстиями корпуса перфорирующего устройства, отличаюшаяся тем, что, с целью повышения точности установки матрицы, ее фиксаторы выполнены в виде связанных зубчатой шестерней двух реек с фигурными пазами на концах, в которых усгановлены подпружиненные выталкиватели, расположенные в н;правляющих штифтах.

Фиб ф

Составитель Э. Васильев

Техред T. Курилко

Редактор Л. Утехина

Корректор Е. Хмелева

Типография, пр. Сапунова, 2

Заказ 2945115 Изд. № 805 Тираж 647

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
