Устройство для защиты нагрузки от перенанряжений

Устройство для защиты нагрузки от перенанряжений

Иллюстрации

Показать все

Реферат

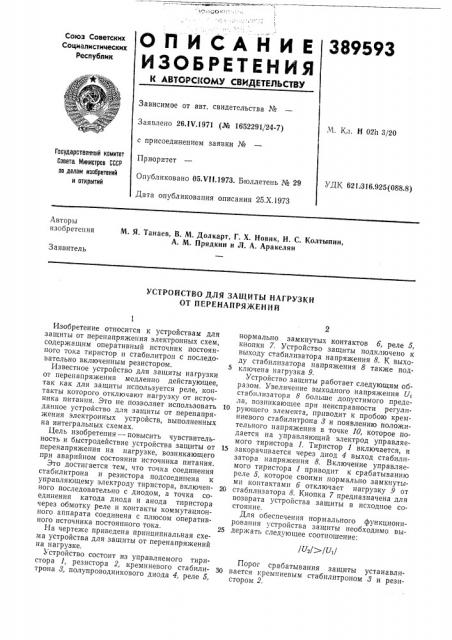

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

389593

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. Н 02h 8/20

Заявлено 26ЛЧ.1971 (№ 1652291/24-7) с присоединением заявки №

Приоритет

Опубликовано 05.VII.1973. Бюллетень № 29

Дата опубликования описания 25.Х.1973

Гасударственный комитет

Совета Министров СССР по делам изооретений и открытий

УДК 621.316.925(088.8) Авторы изобретения

М. Я. Танаев, В. М. Долкарт, Г. Х. Новик, И. С. Колтыпин, А. IN. Прядки и Л. А. Аракелян

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ НАГРУЗКИ

ОТ ПЕРЕНАПРЯ)КЕНИЙ

/ 12/) /U1 /

Изобретение относится к устройствам для защиты от перенапряжения электронных схем, содержащим оперативный источник постоянного тока тиристор и стабилитрон с последовательно включенным резистором.

Известное устройство для защиты нагрузки от перенапряжения медленно действующее, так как для защиты используется реле, контакты которого отключают нагрузку от источника питания. Это не позволяет использовать данное устройство для защиты от перенапряжения электронных устройств, выполненных на интегральных схемах.

Цель изобретения — повысить чувствительность и быстродействие устройства защиты от перенапряжения на нагрузке, возникающего при аварийном состоянии источника питания.

Это достигается тем, что точка соединения стабилитрона и резистора подсоединена к управляющему электроду тиристора, включенного последовательно с диодом, а точка соединения катода диода и анода тиристора через обмотку реле и контакты коммутационного аппарата соединена с плюсом оперативного источника постоянного тока, На чертеже приведена принципиальная схема устройства для защиты от перенапряжений на нагрузке.

Устройство состоит из управляемого тиристора 1, резистора 2, кремниевого стабилитрона 8, полупроводникового диода 4, реле 5, нормально замкнутых контактов б, реле 5, кнопки 7. Устройство защиты подключено к выходу стабилизатора напряжения 8. К выходу стабилизатора напряжения 8 также под5 ключена нагрузка 9.

Устройство защиты работает следующим образом. Увеличение выходного напряжения U стабилизатора 8 больше допустимого предела, возникающее при неисправности регули10 рующего элемента, приводит к пробою кремниевого стабилитрона 3 и появлению положительного напряжения в точке 10, которое подается на управляющий электрод управляемого тиристора 1. Тиристор 1 включается, и

15 закорачивается через диод 4 выход стабилизатора напряжения 8. Включение управляемого тиристора 1 приводит к срабатыванию реле 5, которое своими нормально замкнутыми контактами б отключает нагрузку 9 от

20 стабилизатора 8. Кнопка 7 предназначена для возврата устройства защиты в исходное состояние.

Для обеспечения нормального функционирования устройства защиты необходимо вы25 держать следующее соотношение:

Порог срабатывания защиты устанавли30 вается кремниевым стабилитроном 8 и резистором 2.

389593

Составитель Л. Корнеева

Техред Т. Курилко

Корректоры: A. Васильева и Е. Михеева

Редактор В. Фельдман

Заказ 2838/15 Изд. Хе 77б Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Полупроводниковый диод 4 служит для развязки питающих напряжений U< и U .

Ток короткого замыкания на выходе стабилизатора 8 ограничивается активным сопротивлением, включенным последовательно с регулирующим элементом в компенсационных стабилизаторах последовательного типа, и балластным сопротивлением в компенсационном стабилизаторе параллельного типа.

Предмет изобретения

Устройство для защиты нагрузки от перенапряжений, содержащее оперативный источник постоянного тока, тиристор и стабилитрон с последовательно включенным резистором, отличающееся тем, что, с целью повышения чувствительности и быстродействия, точка со5 единения стабилитрона и резистора подсоедииена к управляющему электроду тиристора, включенного последовательно с диодом, а точка соединения катода диода и анода тиристора через обмотку реле и контакты ком10 мутационного аппарата соединена с плюсом оперативного источника постоянного тока.
