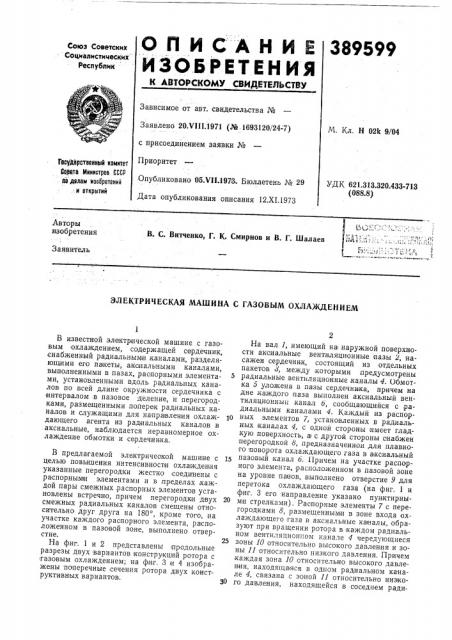

О П И С А Н И Е 389599 " "" "" """ И 3 О Б P Е Т Е Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 20ХШ.1971 (¹ 1693120/24-7) М. Кл. Н 02k 9/04 с присоединением заявки №

Приоритет

Опубликовано 05.VI I.1973. Бюллетень № 29

Гасударственный комитет

Фврвта Министрав СССР, ao делам .иэосретений. и аткрытий

УДК 621.313.320.433-713 (088.8) Дата опубликования описания 12.XI.1973

Авторы изобретения

В. С. Витченко, Г. К. Смирнов и В. Г. Шалаев

Заявитель

ЭЛЕКТРИЧЕСКАЯ МАШИНА С ГАЗОВЫМ ОХЛАЖДEHNEAL

В известной электрической машине с газовым охлаждением, содержащей сердечник, снабженный радиальными каналами, разделяющими его па кеты, акаиальными каналами, выполненными в пазах, распорными элементами, установленными вдоль радиальных каналов по .всей длине окружности сердечника с стнтервалом в пазовое деление, и перегородками, размещенными поперек радиальных каналов и служащими для направления охлаждающего агента из радиальных каналов в аксиальные, наблюдается неравномерное охлаждение обмотки и сердечника.

В предлагаемой электрической машине с целью повышения интенсивности охлаждения указанные перегородки жестко соединены с распорными элементами и в пределах каждой пары смежных,распорных элементов установлены встречно, причем перегородки двух смежных радиальных каналов смещены относительно друг друга на 180, кроме того, на участке каждого раопорного элемента, ра сположенном в пазовой зоне, выполнено отверстие.

На фиг. 1 и 2 представлены продольные разрезы двух вариантов конструкций ротора с газовым охлаждением; на фиг. 3 и 4 изображены поперечные сечения ротора двух конструктивных вариантов.

На вал 1, имеющий на наружной поверхности аксиальные вентиляционные пазы 2, насажен сердечник, состоящий из отдельных пакетов д, между которыми предусмотрены

5 радиальные вентиляционные каналы 4. Обмотка 5 уложена в пазы сердечника, причем на дне,каждого паза выполнен аксиальный вентиляционным канал b, сообщающийся с радиальными каналами 4. Каждый из распорных элементов 7, установленных в радиальных каналах 4, с однои стороны имеет гладкую поверхность, а с другой стороны снабжен перегородкой 8, предназначеннои для плавното поворота охлаждающего газа в аксиальный пазовый канал б. Причем на участке распорного элемента, расположенном в пазовой зоне на уровне павов, выполнено отверстие 9 для перетока охлаждающего газа (на фиг. 1 и фиг. 3 его направление указано пунктирны20 ми стрелками). Распорные элементы 7 с перегородками 8, размещенными в зоне входа охлаждающего газа в аксиальные ка налы, образуют при вращении ротора в каждом радиальном вентиляционпом канале 4 чередующиеся

25 зоны 10 относительно высокого давления и зоны 11 относительно низкого давления. Причем каждая зона 10 относительно высокого давления, находяща яся в одном радиальном канале 4, связана с зоной 11 относительно ниэкоÇ0 го давления, находящейся в соседнем радиз альном канале 4, через а ксиальный пазовый канал б.

Конструктивной особенностью второго варианта ротора (фиг. 2 и 4) в отличие от первого (фиг. 1 и 3) является то, что в каждом пазу сердечника выполнено несколько аксиальных вентиляционных каналов, расположенных по периметру паза, например в дне и в стенках .паза, а перегородки 8, предназначенные для поворота охлаждающего газа из радиальных каналов 4 в а ксиальные пазовые каналы б, размещены вплотную под нижними кромками пазовых, клиньев 12, причем отверстия 9 отсутствуют.

Пр и вращении ротора распорные элементы

7, выполняющие функции вентиляционных лопаток, прогоняют охлаждающий газ в радиальных каналах 4, причем потоки охлаждающего газа циркулируют не только в ра диальном направлении, но и перегоняются через аксиальные пазовые каналы из зоны 10 относительно высокого давления в зону 11 относительно низкого давления. Таким образом происходит непосредственный теплообмен между охлаждающим газом и наиболее напряженным в тепловом отношении низким проводником обмотки в зоне активной стали сердечника . В первом варианте через отверстие 9.происходит частичный переток охлаждающего газа, циркулирующего в радиальном направ389599 ф лении из зоны относительно низкого давления, что обеспечивает более равномерное охлаждение обмотки б.

Предмет изобретения

1. Электрическая машина с газовым охлаж10 дением, содержащая сердечник, снабженный радиальными каналами, разделяющими его пакеты, аксиальными,канала ми, выполненными в пазах, распорными элементами, установленными вдоль радиальных каналов по всей

15 длине окружности сердечника с интервалом в пазовое деление,,и перегородками, размещенными поперек радиальных каналов и служащими для направления охлаждающего агента из радиальных канааов в аксиальные, отли20 чающаяся тем, что, с целью повышения интенсивности охлаждения, указанные перегородки жестко соединены с распорными элементами и в пределах каждой пары смежных распорных элементов установлены встречно, причем пе25 рогородки двух смежных радиальных каналов смещены относительно друг друга на 180 .

2. Машина по п. 1, отличающаяся тем, что ,на участке каждого распорного элемента, расположенном в пазовой зоне, вы полнено от30 верстие.
