Электродвигатель

Электродвигатель

Иллюстрации

Показать все

Реферат



В%(. ° JtJ AH

«NKN,:- .:.йи.Ч -иА1 фефдвем

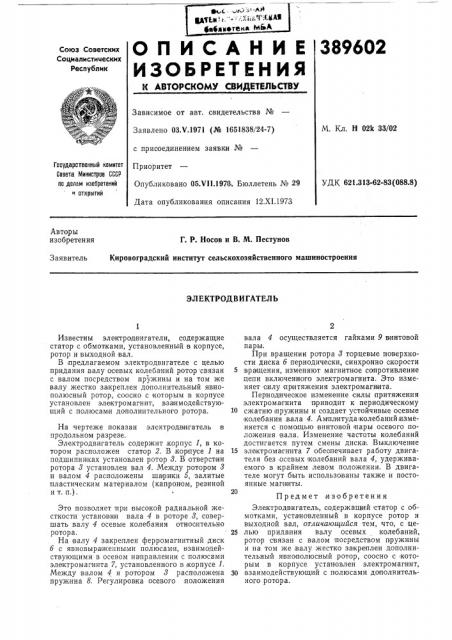

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено ОЗ.Ч.1971 (№ 1651838/24-7) с присоединением заявки №

Приоритет

Опубликовано 05.Ч11.1978. Бюллетень № 29

Дата опубликования описания 12.XI.1973

М. Кл. Н 02k 33/02

Гасударственный комитет

Совета Министров СССР па делам изааретений и аткрытий

УДК 621.313-62-83(088.8) Авторы изобретения

Г. P. Носов и В. М. Пестунов

Заявитель Кировоградский институт сельскохозяйственного машиностроения

ЭЛ ЕКТРОДВ И ГАТЕЛ Ь

Известны электродвигатели, содержащие статор с обмотками, установленный в корпусе, ротор и выходной вал.

B предлагаемом электродвигателе с целью придания .валу осевых колебаний ротор связан с валом посредством пружины и на том же валу жестко закреплен дополнительный явнополюсный ротор, соосно с которым в корпусе установлен электромагнит, взаимодействующий с:полюсам|и дополнительного ротора.

На чертеже показан электродвигатель в продольном разрезе.

Электродвигатель содержит, корпус 1, в котором расположен статор 2. В,кор!пусе 1 на подшипниках установлен ротор 8. В отверстии ротора 8 установлен вал 4. Между ротором 8 и валом 4 расположены шарики б, залитые пластическим материалом (капроном, резиной и т. п.).

Это позволяет при высокой радиальной жесткости установии вала 4 в роторе 8, совершать валу 4 осевые колебания относительно ротора.

На валу 4 закреплен ферромагнитный, диск б с явновыраженными полюсами, взаимодействующими в осевом направлении с полюсами электромагнита 7, установленного в корпусе 1.

Между валом 4 и ротором 8 расположена пружина 8. Регулировщика осевого, положения вала 4 осуществляется гайками 9 винтовой пары.

При вращении ротора 8 торцевые поверхности диска б периодически, синхронно скорости

5 вра|щения, изменяют магнитное сопротивление цепи включенного электромагнита. Это изменяет силу притяжения электромагнита.

Периодическое изменение силы притяжения электромагнита приводит к периодическому

10 сжатию |пружины и создает устойчивые осевые колебания, вала 4. Амплитуда колебаний изменяется с помощью винтовой пары осевого положения вала. Изменение частоты колебаний достигается путем смены диска . Выключен не

15 электромагнита 7 обеспечивает работу двигателя без осевых .колебаний вала 4, удерживаемого в крайнем левом положении. В двигателе могут быть использованы также и постоянные магниты.

Предмет изобретения

Электродвигатель, содержащ ий статор с обмотками, установленный в корпусе ротор и выходной вал, отличающийся тем, что, с це25 лью придания валу осевых колебаний, ротор связан с валом посредством пружины и на том оке валу жестко закреплен дополнительный явнополюсный ротор, соосно с которым в корпусе установлен электромагнит, 30 взаимодействующий с полюсами дополнительного ротора.

Составитель Н. Сухоярская

Редактор В. Фельдман Техред Т. Курилко Корректор А. Дзесова

Заказ 2948/12 Изд. № 778 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская паб., д. 4j5

Типография, пр. Сапунова, 2
