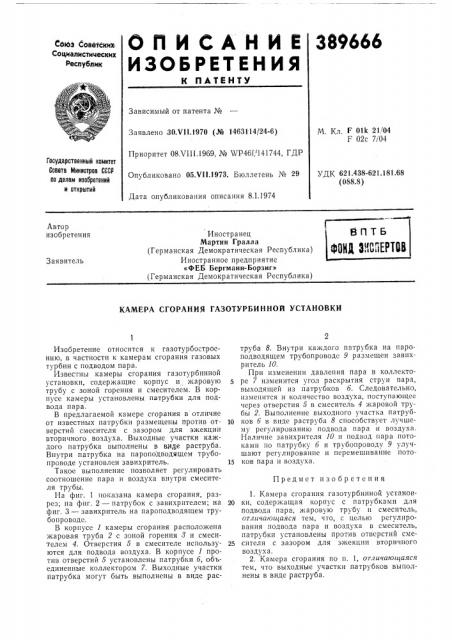

ОП ИСАЙ ИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

СОЮЗ Советских.

Социалистических

Республик

Зависимый от патента №

М. Кл. F 01k 21/04

F 02с 7/04

Заявлено ЗО.Ч11.1970 (№ 1463114/24-6)

Приоритет 08ХП1.1969, № %Р461, 141744, ГДР

Опубликовано 05.VI 1.1973. Бюллетень № 29

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621 438 621 181 68 (088.8) Дата опубликования описания 8.1.1974

Автор изобретения

Иностранец

Мартин Гралла (Германская Демократическая Республика) Иностранное предприятие

«ФЕБ Бергманн-Борзиг» (Германская Демократическая Республика) Заявитель

КАМЕРА СГОРАНИЯ ГАЗОТУРБИННОЙ УСТАНОВКИ

Изобретение относится к газотурбостроению, в частности к камерам сгорания газовых турбин с подводом пара.

Известны камеры сгорания газотурбинной установки, содержащие корпус и жаровую трубу с зоной горения и смесителем. В корпусе камеры установлены патрубки для подвода пара.

В предлагаемой камере сгорания в отличие от известных патрубки размещены против отверстий смесителя с зазором для эжекции вторичного воздуха. Выходные участки каждого патрубка выполнены в виде раструба.

Внутри патрубка на пароподводящем трубопроводе установлен завихритель.

Такое выполнение позволяет регулировать соотношение пара и воздуха внутри смесителя трубы.

На фиг. 1 показана камера сгорания, разрез; на фиг. 2 — патрубок с завихрителем; на фиг. 3 — завихритель на пароподводящем трубопроводе.

В корпусе 1 камеры сгорания расположена жаровая труба 2 с зоной горения 8 и смесителем 4. Отверстия 5 в смесителе используются для подвода воздуха. В корпусе 1 против отверстий 5 установлены патрубки б, объединенные коллектором 7. Выходные участки патрубка могут быть выполнены в виде раструба 8. Внутри каждого патрубка на пароподводящем трубопроводе 9 размещен завпхрнтель 10.

При изменении давления пара в коллекторе 7 изменится угол раскрытия струи пара, выходящей из патрубков б. Следовательно, изменится и количество воздуха, поступающее через отверстия 5 в смеситель 4 жаровой трубы 2. Выполнение выходного участка патруб10 ков б в виде раструба 8 способствует лучшему регулированию подвода пара и воздуха.

Наличие завихрителя 10 и подвод пара потоками по патрубку б и трубопроводу 9 улучшают регулирование и перемешивание пото15 ков пара и воздуха.

Предмет изобретения

1. Камера сгорания газотурбинной установ20 ки, содержащая корпус с патрубками для подвода пара, жаровую трубу и смесптель, отлича>ощаяся тем, что, с целью регулирования подвода пара и воздуха в смеситель, патрубки установлены против отвсрстий сме25 сителя с зазором для э>кекции вторичного воздуха.

2. Камера сгорания по и. 1, отличающаяся тем, что выходные участки патрубков выполнены в виде раструба.

389666

Составитель Л. Матюшечкин

Текред T. Курилко

Редактор Н. Вирко

Корректор О. Усова

Заказ 3512/3 Изд. ¹ 1000 Тираж 602 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3. Камера сгорания по пп. 1 и 2, отличающаяся тем, что внутри патрубка размещен завихритель.

4. Камера сгорания по п. 3, отличающаяся тем, что завихритель установлен на расположенном внутри патрубка пароподводящем трубопроводе.
