Шахтный самоспасатель
Патент 389799
Авторы
Классы МПК
Шахтный самоспасатель
Иллюстрации
Реферат

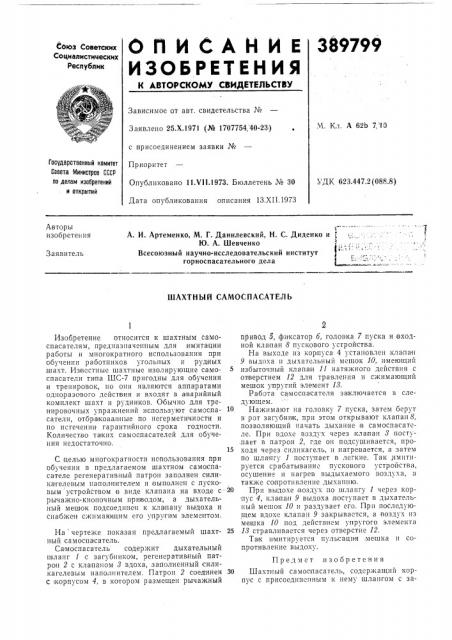

0 П И С А Н И Е 389799
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
М. Кл. А 62b 7,10
Заявлено 25.Х.1971 (№ 1707754, 40-23) с присоединением заявки №
Приоритет
Опубликовано 11.V11.1973. Бюллетень № 30
Дата опубликования описания 13.XI I.1973
Государствениый комитет
Совета Министров СССР по делам изобретений и открытий
Ъ ДК, 623 447 2 (088 8) Авторы изобретения е
А. И. Артеменко, М. Г. Данилевский, Н. С. Диденко и
Ю. А. Шевченко
Всесоюзный научно-исследовательский институт горноспасательного дела
Заявитель
ШАХТНЫЙ САМОСПАСАТЕДЬ
Изобретение относится к шахтным самоспасателям, предназначенным для имитации работы и многократного использования при обучении работников угольных и рудных шахт. Известные шахтные изолирующие самоспасатели ти па ШС-7 пригодны для обучения и тренировок, но они являются аппаратами одноразового дейст|вия и входят в аварийный комплект шахт и рудников. Обычно для тренировочных упражнений используют самоспасатели, отбра кованные по негерметичности и по истечении гарантийного срока годности.
Количество та ких самоспасателей для обучения недостаточно.
С целью многократности использования при обучении в предлагаемом шахтном самоспасателе регенеративный патрон заполнен силикателевым наполнителем и выполнен с,пусковым устройством в виде клапана на входе с-20 рычажно-кнопочным при водом, а дыхательный мешок подсоединен к клапану выдоха и снабжен сжимаю ц пм el o lllpl I H)XI элемеоттом, На чертеже показан предлагаемый шахт- 25 ный самоспасатель.
Самоспасатель содержит дыхательный шланг 1 с загубником, регенеративный патрон 2 с клапаном 8 вдоха, заполненный силикагелевым наполнителем. Патрон 2 соединен 30 с корпусом 4, в котором размещен рычажный привод 5, фиксатор б, головка 7 пуска и |входной клапан 8 пускового устройства.
На выходе из кор пуса 4 установлен клапан
9 выдоха и дыхательный мешок 10, имеющий избыточный клапан 11 натяжного действия с отверстием 12 для травления и сжимающий мешок упругий элемент 18.
Работа самсспасателя за(ключается в следующем.
Нажимают на головку 7 пуска, затем берут в рот загубник, прн этом открывают клапан 8, позволяющий начать дыхание в самоспасателе. При вдохе воздух через клапан 8 поступает в патрон 2, где он подсушивается, проходя через силнкагель, и нагревается, а затем по шлангу 1 поступает в легкие. Так имитируется срабатывание пускового устройства, осушение и нагрев выдыхаемого воздуха, а также со противленне дыханпю.
Прн вьпдохе воздух по шлангу 1 через корпус 4, клапан 9 выдоха, поступает в дыхательный мешок 10 н раздувает его. При последующем вдохе клапан 9 закрывается, а возд .х из мешка 10 под действием упругого элемента
18 стравливается через отверстие 12.
Та к имитируется пулысация .мешка и сопротивление выдоху.
Предмет .изобретения
Шахтный самоопасатель, содержащий корпус с присоединенным к нему шлангом с зао89799
Составитель С. Щекотихин
Техред Т. Курилко Корректоры: О. Кудинова и
М. Лейзерман
Редактор В. Новоселова
Заказ 3274/4 Изд. № 1935 Тираж 496 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 рубником, клапаны вдоха и,выдоха,,регенерати вный патрон с пусковым устройством и дыхательный мешок с избыточным клапаном, отличающийся тем, что, с целью многократности использования при обучении, в нем регенеративный патрон за полнен силикагелевым наполнителем и выполнен с пусковым стройством в виде клапана на входе с рычажно-кнопочным приводом, а дыхательный мешок подсоединен к клапану выдоха и снабжен сжимающим его улругим элементом.
