Реферат

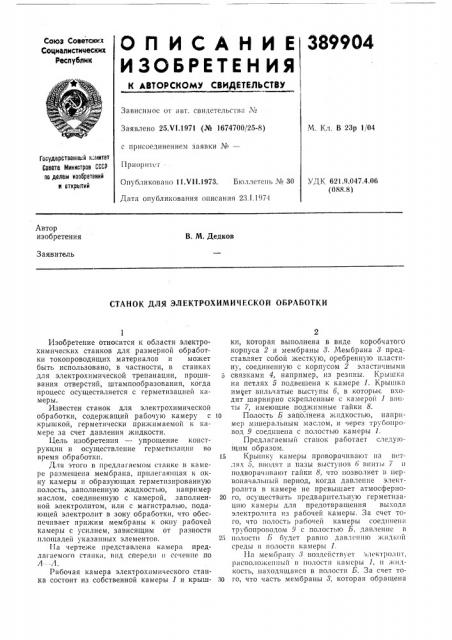

ОПИСЛНИЕ ЗВИО

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЗаВисимос От е!В г. сВидетельстВ!1 №

Заявлено 25 VI.1971 (№ 1674700/25-8) с присоединением заявки ¹â€”

ПриоритстОпубликовано 11.Ч11.1973. Бюллетень № 30

Дата опубликования описания 23.1.19)74!

М. Кл. В 23р I/04

Государственный к;митет

Совета Министров СССР па делам изобретений н открытий

УДК 621.9.047.4.06 (088.8) Автор изобретения

В. М. Дедков

Заявитель

СТАНОК ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБОТКИ

Изобоетение относится к области электрохимических станков для размерной обработки токопроводящих материалов и может быть использовано, в частности, в станках для электрохимической трепанации, прошивания отверстий, штампообразования, когда процесс осуществляется с герметизацией камеры.

Известен станок для электрохимической обработки, содержащий рабочую камеру с крышкой, герметически прижи маем ой к камере за счет давления жидкости.

Цель изобретения — упрощение конструкции и осутцествление герметизапии во время обработки.

Для этого 13 предлагаемом станке В ка мере разме1цена мембрана, прилега!ощая к окну камеры и образующая герметизированную полость, заполненную жидкостью, например маслом, соединенную с камерой, заполненной электролитом, или с магистралью, подающей электролит в зону обработки, что обеспечивает прижим мембраны к окну рабочей камеры с усилием, зависящим от разности площадей указанных элементов.

1Ia чертеже представлена камера предлагаемого ста!пи1, впд сперед!! и cc"÷åíïå по

Л--Л.

Рабочая камера электрохимического станка состоит из собственной камеры 1 и крышки, которая выполнена в виде коробчатого корпуса 2 и мембраны 8. Мембрана 8 представляет собой жесткую, оребрепную пластину, соединенную с корпусом 2 эластичными

5 связками 4, например, из резины. Крышка на петлях 5 подвешена к камере 1. Крышка имеет впльчатые выступы 6, в которые входят шарнирно скрепленные с камерой 1 в!!иты 7, имеющие поджпмные гайки 8.

lo Полость Б заполнена жидкостью, например минеральным маслом, и через трубопровод 9 соединена с полостью камеры 1.

Предлагаемьш станок работает следующим образом.

15 Крьшпту камеры проворачива!От па ш.тл!I х 5, ВВО/I!IT 13 т1с1зы В!>1ст i !1013 () Вllн 1 ы 7 11 подворачивают гайки 8, что позволяет В первоначальный период, когда давление электролита в камере не превышает атмосферно20 го, осуществить предварительную герметизацшо камеры для предотвращения выхода электролита из рабочей камеры. За счет того, что полость рабочей камеры соединепа трубопроводом 9 с полостью Б, давление в

2> полости Б будет равно давлсчппо жидкой среды В полости камеры I.

1-1а мембрану 8 воздействует электролит, рт!сположе1111ьlй В 110Ä IocTII камсрь! 1, II ж! l \ кость, находящаяся в полости Б. За счет тово го, что часть мембраны 8, которая обращена

389904

Предмет изобретения

Составитель М. Климовская

Редактор Л Василькова Техред 3. Тараненко Корректор О. Тюрина

Тираж 888 11одписное

Совета Министров СССР и открытий наб., д. 4/5

Заказ 5493 Изд. № 1783

11НИИПИ Государственного комитета ио делам изобретений

Москва, Ж-35, Раушская

Загорская типография к полости камеры 1 и на которую воздействует электролит, меньше по площади, чем часть мембраны 3 со связками 4, которая обращена к полости Б и на которую воздействует жидкость, например минеральное масло, 5 мембрана 8 прижимается к контуру окна камеры 1 с силой, которая тем больше, чем больше разность площадей указанных частей.

Если в камере давление электролита от- 1О сутствует, трубопровод 9 может быть соединен непосредственно с нагнетательной магистралью системы подачи электролита.

Б качестве рабочего тела в камере может быть использован сжатый воздух. 15

Станок для электрохимической обработки. содержащий заполненную электролито1ч рабочую камеру с герметически- поджймаемой крышкой, отличающийся тем, что,. с целью упрощения конструкции и осуществления герметизации во время обработки, в крышке камеры размещена мембрана, прилегающая к кромкам камеры и образующая герметизированную полость, заполненную жидкостьк>„например ма. слом, соединенную с камерой илн с магистралью, подающей электролит в зону обработки.
