Жаростойкое эмалевое покрытие

Жаростойкое эмалевое покрытие

Иллюстрации

Показать все

Реферат

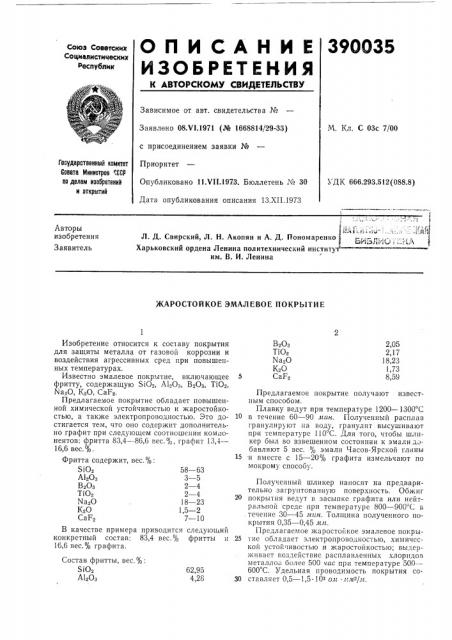

О П И С А Н И Е 390035

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.Ч1.1971 (№ 1668814/29-33) с присоединением заявки №

Приоритет

Опубликовано 11.VII.1973. Бюллетень ¹ 30

Дата опубликования описания 13.XII.1973

М. Кл. С 03с 7/00

Государственный комитет

Совета Министров СССР во делам изобретениЯ и открытий

УДК 666.293.512(088.8) l

1 ч:: 1:. с,;- - " : ., ",". ° $31)j

Л. Д, Свирский, Л, Н. Акопян и А. Д. Пономаренко гИ.- ..:,- ЙФ 1аз 3А - : «г 1

Харьковский ордена Ленина политехнический институт им. В. И. Ленина

Авторы изобретения

Заявитель

)КАРОСТОЙКОЕ ЭМАЛЕВОЕ ПОКРЫТИЕ

ВзОз

TiO

Na O

КеО

CaF2

2,05

2,17

18,23

1,73

8,59

Состав фритты, вес.%:

SION

А1 Оз

62,95

4,28

Изобретение относится к сославу покрытия для защиты металла от газовой коррозии и воздействия агрессивных сред при повышенных температурах.

Известно эмалевое покрытие, включающее фритту, содержащую 510ь А1зОз, ВзОз, TIOg>

NazO, К О, Са1 з.

Предлагаемое покрытие обладает повышенной химической устойчивостью и жаростойкостью, а также электропроводностью. Это достигается тем, что оно содержит дополнительно графит при следующем соотношении ком1онентов: фритта 83,4 — 86,6 nec.%, графит 13,4—

16,6 вес.%.

Фритта содержит, вес.%:

SlOz 58 — 63

А1зОз 3 — 5

В203 2 — 4

TiO.-. 2 — 4

Na2O 18 — 23

К20 1,5 — 2

CaF 7 — 10

В качестве примера приводится следующий конкретный состав: 83,4 вес.% фритты и

16,6 вес. графита.

Предлагаемое покрытие получают известным способом.

Плавку ведут при температуре 1200 в 1300 С

1о в течение 60 — 90 мин. Г1олученный расплав гранулируют на воду, гранулят высушивают при температуре 110 С. Для того, чтобы шлнкер был во взвешенном состоянии к эмали добавляют 5 вес, % эмали Часов-Ярской глины

15 и вместе с 15 — 20% графита измельчают по мокрому способу.

Полученный шликер наносят на предварительно загрунтованную поверхность. Обжиг

20 покрытия ведут в засыпке графита или нейтральной среде при температуре 800 — 900"С в . течение 30 — 45 мин. Толщина полученного нокрытия 0,35 — 0,45 мм.

Предлагаемое жаростойкое эмалевое покры25 тие обладает электропроводностью, химической устойчивостью и жаростойкостью; выдер.кивает воздействие расплавленных хлорндов металлов более 500 час при температуре 500-—

600 С. Удельная проводимость покрытия со30 ставляет 0,5 — 1,5. 10з ом мм i, Предмет изобретения

58 — 63

3 — 5

2 — 4

18 — 23

1,5 — 2

7 — 10

Составитель И. Чернявская

Техред Л. Грачева

Корректоры; Л. Корогод и А. Николаева

Редактор Э. Шибаева

За аз 3270/7 Изд. № 1799 Тираж 496 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам пзобрегений и открытий

Москва, Ж 35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Жаростойкое эмалевое покрытйе, включающее фритту, состоящую из SiO, А1аОз, ВзОз, TiO, NaqO, КзО, CaF, отличаюцееся тем, что, с целью повышения его жаростойкости и химической устойчивости, а также обеспечения электропроводности, оно дополнительно содержит графит при следующем соотношении компонентов, вес.%: фритта 83,4 — 86,6 графит 13,4 — 16,6

2. Покрытие по п. 1, отлинаюи ееся тем, что фритта содержит, вес.%:

$10з

5 А1зОз

ВзОз

TiO2

N a 0

КзО

Сагыз
