Синтетическое связующее для минеральной ваты

Синтетическое связующее для минеральной ваты

Иллюстрации

Показать все

Реферат

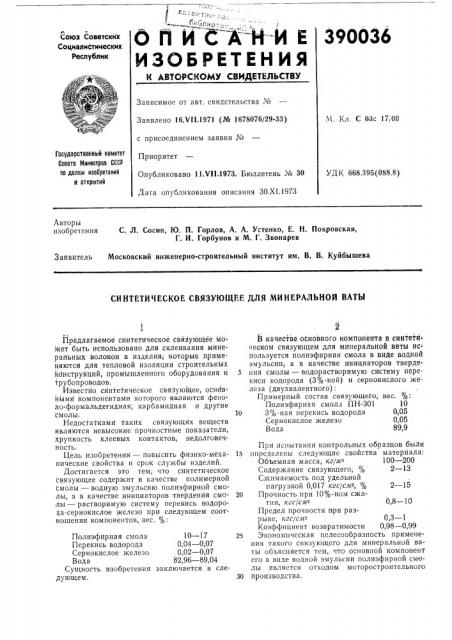

0 П И : А Н=И Е

ИЗОБРЕТЕНИЯ

390036

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3 а виси мое от а вт. свидетел ьства №

Заявлено 16. 1/11.1971 (№ 1678076/29,33) с присоединением заявки №

Приоритет

Опубликовано 11.V11.1973. Бюллетень № 30

Дата опубликования описания ЗО.Х1.1973

Ч. Кл. С 03с 17/00

Гасударственный комитет

Совета Министров СССР па делам иэаоретений и открытий

УДК 668.,395(088.8) Авторы изобретения

С. Л. Сосни, Ю. П. Горлов, А. А. Устенко, Е. Н. Покровская, Г. И. Горбунов и М. Г. Звонарев

Заявитель Московский инженерно-строительный институт им. В, В. Куйбышева

СИ НТЕТИ11ЕСКОЕ СВЯЗУЮЩИМИ Д,ПЯ МИНЕРАЛЬНОИ ВАХИ

10 — 17

0,04 — 0,07

0,02 — 0,07

82,96 — 89,04 заключается в слеПолиэфирная смола

Перекись водорода

Сернокислое железо

Вода

Сущность изобретения дующем, 11редлагаемое синтетическое связующее мо жет быть использовано для склеивания минеральных волокон в изделия; которые применяются для тепловой изоляции строительных кднструкций, промышленного оборудования и трубопроводов.

Известйо синтетическое связую1цее, осндв. ными компонентами которого являются феноло-формальдегидная; карбамидная и другие смолы;

Недостатками таких связующих веществ являются невысокие прочностные показатели, хрупкость клеевых контактов; недолговечность.

Цель изобретения — повысить физико-механические свойства и срок службы изделий.

Достигается это тем; что синтетическое связующее содержит в качестве полимерной смолы — водную эмульсию полиэфирной смолы, а в качестве инициаторов твердения смолы — растворимую систему перекись водорода-сернокислое железо при следующем соотношении компонентов, вес. %:

В качестве основного компонента в синтетическом связующем для минеральной ваты ис- пользуется полиэфирная смола в виде водной эмульсии, а в качестве инициаторов тверде5 ппя смолы — водорастворимую систему перекиси водорода (3 lo-ной) и сернокислого железа (двухвалентного):

Примерный состав связующего; вес.

Полиэфирная смола ПН-301 10

10 3% -ная перекись водорода 0,0о

Сернокислое железо 0,05

Вода 89,9

При испытании контрольных образцов были

15 определены следующие свойства материала;

Объемная масса; кг/ив 100 — 200

Содержание связующего; % 2 — 13

С>кимаемость под удельной нагрузкой 0,017 кгс/сл- ; % 2 — 15

Прочность при 10%-ном сжатии, кгс/сл - 0,8 — 10

Предел прочности п ри разрыве, кгс/см- 0,3 — 1

Коэффициент возвратимости 0,98 — 0,99

25 Экономическая целесообразность применения такого связующего для минеральной ваты объясняется тем, что основной компонент его в виде водной эмульсии полиэфирной смолы является отходом моторостроительного

30 производства.

390036

Предмет изобретения

Составитель О. Моторина

Техред Л. Грачева

Редактор Э. Шибаева

Корректоры: Л. Орлова и Е. Хмелева

Заказ 3067/3 Изд. И 1779 Тираж 496 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, ж-35 Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Синтетическое связующее для минеральной ваты, включающее смолу и инициаторы твердения смолы, отличающееся тем, что, с целью повышения физико-механических свойств, а также срока службы, оно содержит в качестве полимерной смолы — водную эмульсию полиэфирной смолы, а в качестве инициаторов твердения смолы — растворимую систему перекись водорода-сернокислое железо при следующем соотношении компонентов, вес. :

Полиэфирная смола 10 — 17

Перекись водорода 0,04 — 0,07

Сернокислое железо 0,02 — 0,07

Вода Остальное
