Пиротехнический искристо-форсовый состав

Пиротехнический искристо-форсовый состав

Иллюстрации

Показать все

Реферат



390055

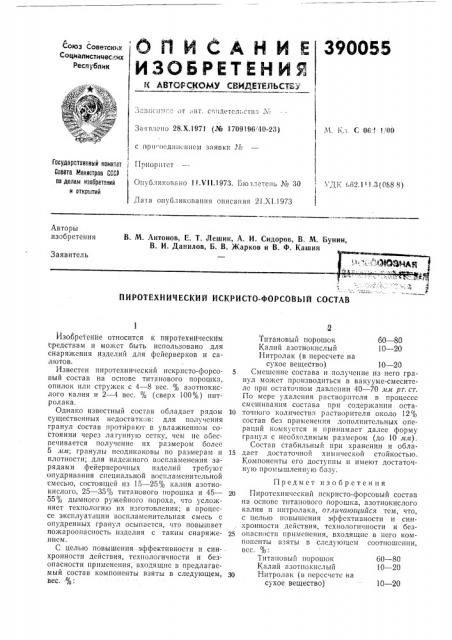

С«>3 с«ет«нх О П И (А Н И

Социалистических

Республик

ИЗОБРЕТЕНЙЯ

И ABTGPСКОМУ СВИДЕТЕЛЬСТЕУ

° . а 33иc ll 3 fсе оТ авт. с1 д(Тс 31 eòf3а

М Кл C 06, 1!00

Заявлено 28.Х.1971 (№ 1709196 40-23) с nfpfl оединеппем заявки М ю

1

Приор птет

Гасударственный комитет

Совета Министрпв СССР па делам ивааретаний и открытий

Опубликов"!íî 1!.Vll.1973. Бютлетень ¹ 30

I !

Дата опубликования описания 21.Х1.1973

УДК 1; 2.! 1.3(088 8) Авторы изобретения

В. М, Антонов, Е. Т. Лешин, А, И. Сидоров, В. М. Бунин, В. И. Данилов, Б. В. Жарков и В. Ф. Кашин

Заявитель с... IÄ

ПИРОТЕХНИЧЕСКИ Й ИСКРИСТО-ФОРСОВЫЙ СОСТАВ

Изобретение относится к пйротехнт1ческт1м средствам и может быть использовано для снаряжения изделий для фейерверков и салютов.

Известен пиротехнический искристо-форсовый состав на основе титанового порошка, опилок или стружек с 4 — 8 вес. % азотнокислого калия и 2 — 4 вес. % (сверх 100%) нитролака.

Однако известный состав обладает рядом lo существенных недостатков: для получения гранул состав протирают в увлажненном состоянии через латунную сетку, чем не обеспечивается получение их размером более

5 .ил ; гранулы неодинаковы по размерам и 15 плотности; для наде кного воспламенения зарядами фейерверочных изделий требуют опудривания специальной воспламенительной смесью, состоящей из 15 — 25% калия азотнокислого, 25 — 35% титанового порошка и 45 — 20

55% дымного ружейного пороха, что усло княет технологию их изготовления; в процессе эксплуатации воспламенительная смесь с опудренных гранул осыпается, что повышает пожароопасность изделия с таким снаряже- 25 .нием.

С целью повышения эффективности и синхронности действия, технологичности и безопасности применения, входящие в предлагаемый состав компоненты взяты в следующем, 30 вес. %:

Титановый порошок

Калий азотнокислый

Нитролак (в пересчете на сухое вещество) 10 — 20

Смешение состава и получение из него гранул может производиться в вакууме-смесителе при остаточном давлении 40 — 70 мл рт. ст.

По мере удаления растворителя в процессе смешивания состава при содержании остаточного количества растворителя около 12% состав без применения дополнительных операций комкуется и принимает далее форму гранул с необходимым размером (до 10 л л).

Состав стабильный при хранении и обладает достаточной химической стойкостью.

Компоненты его доступны и имеют достаточную промышленную базу.

Предмет изобретения

Пиротехнический искристо-форсовый состав на основе титанового порошка, азотнокислого калия н нптролака, отлика(ощийся тем, что, с целью повышения эффективности и синхронности действия, технологичности и безопасности применения, входящие в пего компоненты взяты в следующем соотношении, вес. %:

Титановый порошок 60 — 80

Калий азотнокислый 10 — 20

Нитролак (в пересчете на сухое вещество) 10 — 20
