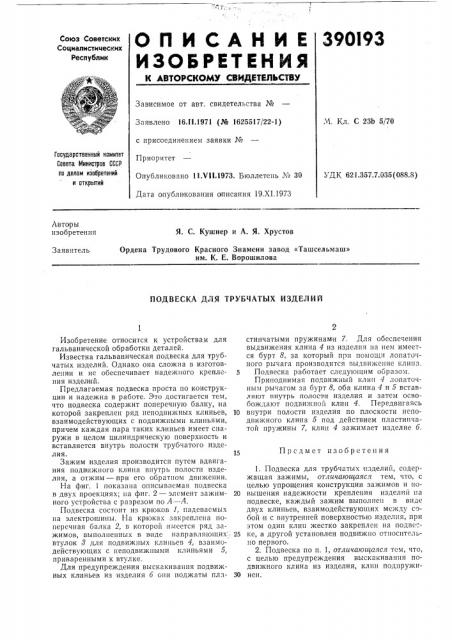

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

390I93

Союз Советских

Социалистимеских

Республик

Зависимое от авт. свидетельства №

Заявлено 16.11.1971 (№ 1625517/22-1) с присоединением заявки №

Приоритет

Опубликовано 11,Ч11.1973. Бюллетень № 30

Дата опубликования описания 19.XI.1973

М. Кл. С 23b 5/70

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.357.7.035 (088.8) Авторы изобретения

Я. С. Кушнер и А. Я. Хрустов

Ордена Трудового Красного Знамени завод «Ташсельмаш» им. К. Е. Ворошилова

Заявитель

ПОДВЕСКА ДЛЯ ТРУБЧАТЫХ ИЗДЕЛИЙ

Предмет изобретения

Изобретение относится к устройствам для гальванической обработки деталей.

Известна гальваническая подвеска для трубчатых изделий. Однако она сложна в изготовлении и нс обеспечивает надежного крепления изделий.

Предлагаемая подвеска проста по конструкции и надежна в работе. Это достигается тем, что подвеска содержит поперечную балку, на которой закреплен ряд неподвижных клиньев, взаимодействующих с подвижными клиньями, причем каждая пара таких клиньев имеет снаружи в целом цилиндрическую поверхность и вставляется внутрь полости трубчатого изделия.

Зажим изделия производится путем вдвигания подвижного клина внутрь полости изделия, а отжим — при его обратном движении.

На фиг. 1 показана описываемая подвеска в двух проекциях; на фиг. 2 — элемент зажимного устройства с разрезом по А — А.

Подвеска состоит из крюков 1, надеваемых на электрошипы. На крюках закреплена поперечная балка 2, в которой имеется ряд зажимов, выполненных в виде направляющих : втулок > для подвижных клиньев 4, взаимодействующих с неподвижными клиньями 5, приваренными к втулке.

Для предупреждения выскакивания подвижных клиньев из изделия 6 они поджаты пластинчатыми пружинами 7. Для обеспечения выдвижения клина 4 из изделия на нем имеется бурт 8, за который при помощи лопаточного рычага производится выдвижение клипа.

5 Подвеска работает следующим образом.

Приподнимая подвижный клип 4 лопаточным рычагом за бурт 8, оба клина 4 и 5 вставляют внутрь полости изделия и затем освобождают подви>кной клин 4. Передвигаясь

10 внутри полости изделия по плоскости неподвижного клина 5 под действием пластинчатой пружины 7, клип 4 зажимает изделие 6.

1. Подвеска для трубчатых изделий, содержащая зажимы, отличающаяся тем, что, с целью упрощения конструкции зажимов и по20 вышения надежности крепления изделий па подвеске, каждый зажим выполнен в виде двух клиньев, взаимодействующих между с>бой и с внутренней поверхностью изделия, при этом один клип жестко закреплен на подве"25 ке, а другой установлен подвижно относительно первого.

2. Подвеска по п. 1, отличающаяся тем, что, с целью предупреждения выскакивания подвижного клина из изделия, клин подпружи30 нен.

390193

3. Подвеска по п, 1, отличающаяся тем, что, с целью обеспечения удобства вывода подвижного клина из полости изделия, клип имеет бурт для упирания в него ручного инструмента типа рычага.

4. Подвеска по п. 1, отличающаяся тем, что взаимодействующие клинья в паре имеют в поперечном сечении профиль, повторяющий профиль поперечного сечения внутренней по5 лости зажимаемого изделия.
