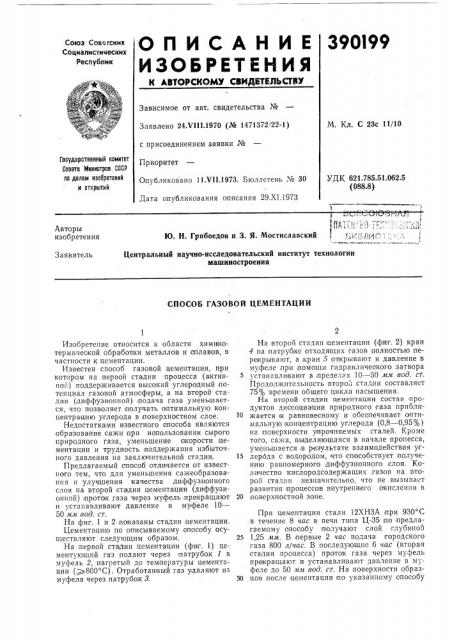

.ОП ИСАН И Е 390I99

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24Х111.1970 (М 14?1372/22-1) с присоединением заявки №

Приоритет

Опубликовано 11 VII.1973. Бюллетень № 30

М, Кл. С 23с 11/10

Государственный комитет

Совета Министров СССР па делам изобретений и открытий

УДК 621.785.51.062.5 (088.8) Дата опубликования описания 29.XI.1973

) p „- -..-;,, -, .i —;;"

Ю. Н. Грибоедов и 3. Я. Мостиславский .,";-,ь :: пь1, Авторы изобретения

Центральный научно-исследовательский институт технологии машиностроения

Заявитель

СПОСОБ ГАЗОВОЙ ЦЕМЕНТАЦИИ

Изобретение относится к области хими котермичеокой обрабопки металлов и аплавов, в частности к цементации.

Известен способ газовой цементации, при котором на первой стадии процесса (активной) поддерживается высокий углеродный,потенциал газовой атмосферы, а на второй стадии (диффузионной) подача газа уменьшается, что позволяет получать оптимальную концентрацию углерода в поверхностном слое.

Недостатками известного способа являются образование сажи при использовании сырого природного газа, уменьшение скорости цементации и трудность поддержания избыточного давления на заключительной стадии.

Предлагаемый способ отличается от известного тем, что для уменьшения сажеобразованпя и улучшения качества диффузионного слоя на второй стадии цементации (диффузионной) проток .газа через муфель;прекращают и устанавливают давление в муфеле 10—

50 мм вод. ст.

На фиг. 1 и 2,показаны стадии:цементации.

Цементацию по описываемому способу осуществляют следующим образом.

На первой стадии цементации (фи г. 1) цементующий газ подают через .патрубок 1 в муфель 2, нагретый до температуры цементации ()800 С). Отработанный газ удаляют из муфеля через патрубок 8.

На второй стадии цементации (фиг. 2) кран

4 па патрубке отходящих газов полностью перекрывают, а,кран 5 открывают и давление в муфеле,при помощи гидравлического, затвора устанавливают в,пределах 10 — 50 мм вод. ст, Продолжительность второ;"; стадии составляет

75% времени общего цикла насыщения.

На второй стадии цементации состав продуктов диссоциации природного газа приближается к равновесному и обеспечивает оптимальную концентрацию углерода (0,8 — 0,95%) на поверхности упрочняемых сталей. Кроме того, сажа, выделяющаяся в начале процесса, уменьшается iB результате взаимодействия ут15 лербда с водородом, что способствует получению равномерного, диффузионного слоя. Количество кислородсодержащих,газов на второй стадпн незначительно, что не вызывает развития процессов внутреннего окисления в

20 поверхностной зоне.

При цементации стали 12ХНЗА при 930 С в течение 8 час в печи типа Ц-35 по предлагаемому способу получают слой глубиной

25 1,25 мм. В первые 2 час подача городского газа 800 л/час. В последующие 6 час (вторая стадия процесса) проток газа через муфель прекращают и устанавливают давление в муфеле до 50 мм вод. сг. На поверхности образ30 0 ;ïoñëå цементации ino указанному способу

390199

Фиг r

Фиг 2

Составитель Я. Коган

Техред Е. Борисова

Корректоры: Е. Хмелева и Н. Прокуратова

Редактор Н. Корченко

Заказ 3109/8 Изд. № 1745 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 отсутствует сажа, а цементованный слой отличается высокои равномерностью.

Предмет изобретения

Способ газовой цементации деталей углеводородным газом,,заключающийся в двухстадийном проведении процесса, при котором на первой стадии осуществляют интенсивное насыщение деталей углеродом, отличающийся тем, что, с целью уменьшения сажеобразования и улучшения качества цементационного слоя, на второй стадии процесса проток газа через муфель;прекращают и устанавливают давление в нем 10 — 50 мм вод. ст.
