Стабилизатор бурового снаряда
Патент 390261
Авторы
Классы МПК
Стабилизатор бурового снаряда
Иллюстрации
Реферат

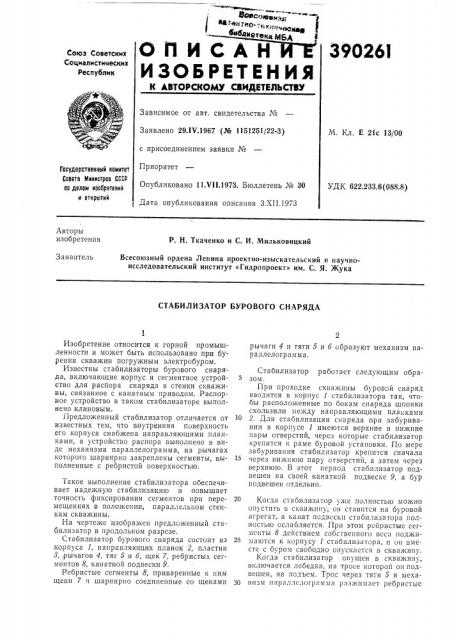

390261
ОПИС
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 29.1V.1967 (№ 1151251/22-3) с присоединением заявки №
Приоритет
Опубликовано 11.Vll.1973. Бюллетень № 30
Дата опубликования описания З.XII.1973
М. Кл. Е 21с 13/00
Государственный комитет
Совета 1йинистраа СССР по делам изобретений и открытий
УДК 622.233.6(088.8) Авторы изобретения
P. Н. Ткаченко и С. И. Мильковицкий
Всесоюзный ордена Ленина проектно-изыскательский и научноисследовательский институт «Гидропроект» им. С. Я. Жука
Заявитель
СТАБИЛИЗАТОР БУРОВОГО СНАРЯДА
Изобретение относится к горной промышленности и может быть использовано при бурении скважин погружным электробуром.
Известны стабилизаторы бурового снаряда, включающие корпус и сегментное устройство для распора снаряда в стенки скважины, связанное с канатным приводом. Распорное устройство в таком стабилизаторе выполнено клиновым.
Предложенный стабилизатор отличается от известных тем, что внутренняя поверхность его корпуса снабжена направляющими планками, а устройство распора выполнено в виде механизма napaллелограмма, на рычагах которого шарнирно закреплены сегменты, выполненные с ребристой поверхностью.
Такое выполнение стабилизатора обеспечивает надежную стабилизацию и повышает точность фиксирования сегментов при перемещениях в положении, параллельном стенкам скважины, На чертеже изображен предложенный стабилизатор в продольном разрсзе.
Стабилизатор бурового снаряда состоит из корпуса 1, направляющих планок 2, пластин
8,,рычагов 4, тяг 5 и б, щек 7, ребристых сегментов 8, канатной подвески 9, Ребристые сегменты 8, приваренные к ним щеки 7 и шарнирно соединенные со щеками рычаги 4 и тяги 5 и б образуют механизм параллелограмма.
Стабилизатор работает следующим образом.
При проходке скважины буровой снаряд вводится в корпус 1 стабилизатора так, чтобы расположенные по бокам снаряда шпонки скользили зIежду направляющими планками
2. Для стабилизации снаряда п ри забуривании в корпусе 1 имеются верхние и нижние пары отверстий, через которые стабилизатор крепится к раме буровой установки. По мере забуривания стабилизатор крепится сначала через нижнюю пару отверстий, а затем через верхнюю. В этот период стабилизатор подвешен на своей канатной подвеске 9, à бур подвешен отдельно.
Когда стабилизатор уже полностью можно опустить ь скважп, он ставится на буровой агрегат, а канат подвески стабилизатора полностью ослабляется. При этом ребристые сегменты 8 действием собственного веса поджп25 маются к корпусу 1 стабилизатора, и он вместе с буром свободно опускается в скважину.
Когда стабилизатор опущен в скважину, включается лебедка, на тросе которой он подвешен, на подъем. Трос через тяги 5 и меха30 rrrIa 1 napa;r re rorp a r rxra p aaiким ает pe6prrcTr
390261 сегменты 8, и они прижимаются к стенкам скважины. Продолжается бурение скважины.
Чтобы при спуске или подъеме освободить стабилизатор от контакта со стенками скважины, необходимо полностью ослабить трос канатной подвески 9, предварительно приподняв буровой агрегат так, чтобы стабилизатор повис на крышке бурового снаряда. Когда трос канатной подвески будет ослаблен, ребристые сегменты 8 под действием собственного веса и веса стабилизатора отойдут от стенок скважины и прижмутся к корпусу стабилизатора.
Предмет изобретения
Стабилизатор бурового снаряда, включающий корпус и сегментное устройство распора в стенки скважины, связанное с канатным приводом, отличающийся тем, что, с целью обеспечения надежности стабилизации и повышения точности фиксирования сегментов, внутренняя поверхность корпуса снабжена вертикальными направляющими планками, а устройство распора выполнено в виде механизма параллелограмма, на рычагах которого шарнирно закреплены сегменты, выполненные с ребристой поверхностью.
